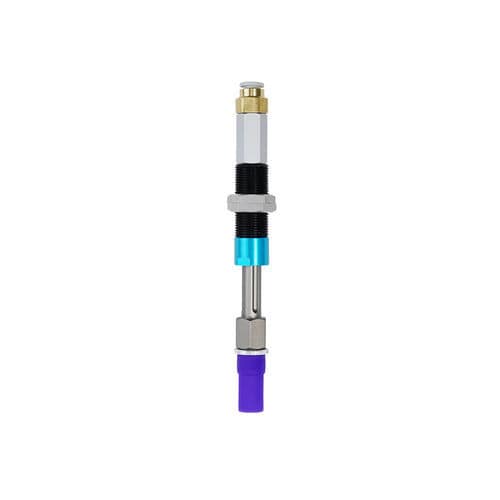

Pinza supporto flessibile ISC-SC6-P10E

per pezzi da lavorareper apparecchi di misurain metallo

Il morsetto di supporto interno di tipo airbag ISC è un morsetto flessibile innovativo che imita la forma di autodifesa del pesce palla ed è progettato in modo bionico. Riempiendo il sacco d'aria flessibile con aria a una certa pressione, si realizza l'espansione e si completa la presa a supporto interno. Poiché la pressione dell'aria in ingresso può essere controllata con precisione, è possibile controllare la forza di serraggio esercitata dal dispositivo sul pezzo da lavorare, che non si danneggia facilmente. parametri di prestazione Altezza complessiva del modulo airbag H 32.5 Diametro della superficie di contatto D 10 Diametro strutturale A 14 Diametro di lavoro dall'altezza del fondo B 7.5 Altezza effettiva della superficie di contatto C 15 Altezza di lavoro del modulo airbag E 24.5 Lunghezza totale N E+105 Campo di pressione dell'aria di utilizzo/kPa 0-120 Diametro esterno di espansione limite/mm 12.7 Carico ultimo/g 500 Peso dell'attrezzatura/g 37 Utilizzare il modello con asta metallica VFNT 1421-G18 Dimensioni del foro di installazione/mm 14.5
