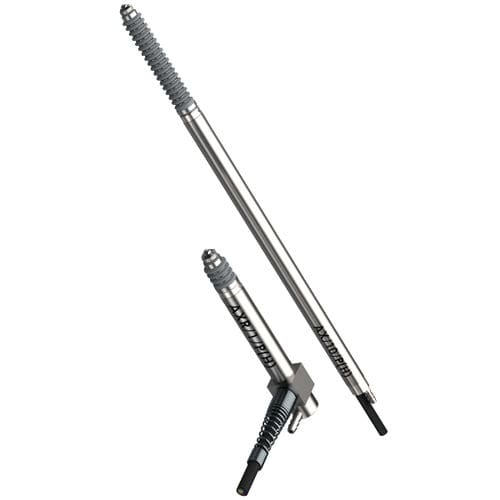

Tastatore di misura lineare AX/P series

a mollepneumaticoanalogico

Sonda di misura LVDT | Spinta pneumatica AX/P -± 1, ± 2,5, ± 5, ± 10 mm campi di misura del trasduttore di spostamento -Linearità migliore dello 0,5% della misura di precisione -Precisione di ripetibilità migliore di 0,05 µm -Gamma di punte di sensori a contatto disponibili -Attuazione pneumatica -Forza standard della punta del sensore a contatto di 0.7N (opzioni disponibili) -Sigillatura IP65 (opzioni completamente sigillate disponibili) -Sensori induttivi con eccellente capacità di carico laterale -Trasformatore differenziale variabile lineare (LVDT) o opzioni a mezzo ponte -Sensori di spostamento disponibili con retrazione a vuoto Le sonde di misura a contatto, le sonde LVDT o i sensori di spostamento Solartron Metrology offrono al costruttore di calibri la soluzione più economica per una serie di applicazioni di misura e posizionamento di precisione dimensionale Una sonda LVDT pneumatica (a spinta pneumatica o a depressione) permette di ridurre il numero di pezzi nell'attrezzatura, con conseguente miglioramento dell'affidabilità e riduzione del costo dell'attrezzatura. Consente inoltre un rapido caricamento automatico del pezzo nel calibro, poiché la punta della sonda di spostamento può trovarsi nella posizione completamente "retratta" quando ciò avviene. Le sonde di spostamento come la AX/5/1 hanno un movimento meccanico di 10 mm con un range calibrato di ±1 mm all'inizio del movimento. I cuscinetti di precisione all'interno della sonda di spostamento lineare assicurano un posizionamento preciso della punta della sonda. L'attenzione ai dettagli sia nella progettazione che nella fabbricazione del sensore di spostamento assicura una misurazione precisa per tutta la vita del trasduttore di spostamento lineare.
