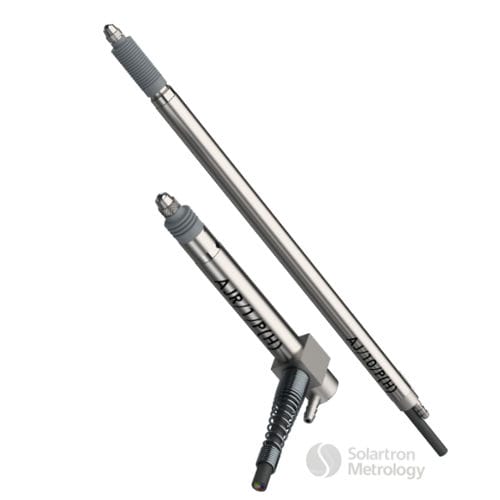

Tastatore di misura lineare AJ/P series

pneumaticoanalogico

- ± 1, ± 2,5, ± 5, ± 10 mm campi di misura del trasduttore di spostamento - Linearità migliore dello 0,5% della misura di precisione - Precisione di ripetibilità migliore di 0,05 µm - Gamma di punte dei sensori a contatto disponibili - Azionamento pneumatico con pistone - funziona ancora se il gaitor è danneggiato - Forza di punta del sensore a contatto standard di 0,7N (opzioni disponibili) - Tenuta IP50 (sono disponibili opzioni completamente sigillate) - Sensori induttivi con eccellente capacità di carico laterale - Trasformatore differenziale variabile lineare (LVDT) o opzioni a mezzo ponte Le sonde di misura a contatto Solartron Metrology, le sonde LVDT o i sensori di spostamento forniscono al costruttore del calibro la soluzione più economica per una serie di applicazioni di misura e posizionamento di precisione dimensionale. Una sonda pneumatica LVDT (a spinta pneumatica o a vuoto) consente di ridurre il numero di parti dell'attrezzatura, con conseguente miglioramento dell'affidabilità e riduzione dei costi dell'attrezzatura. Consente inoltre un rapido caricamento automatico del pezzo nel calibro, in quanto la punta della sonda di spostamento può essere in posizione completamente 'retratta' quando ciò si verifica. Le sonde di spostamento come la AX/5/1 hanno un movimento meccanico di 10 mm con un campo calibrato di ±1 mm all'inizio del movimento. I cuscinetti di precisione all'interno del sensore di spostamento lineare assicurano il posizionamento preciso della punta della sonda di misura. L'attenzione ai dettagli sia nella progettazione che nella produzione del sensore di spostamento garantisce la precisione di misura per tutta la vita del trasduttore di spostamento lineare.
