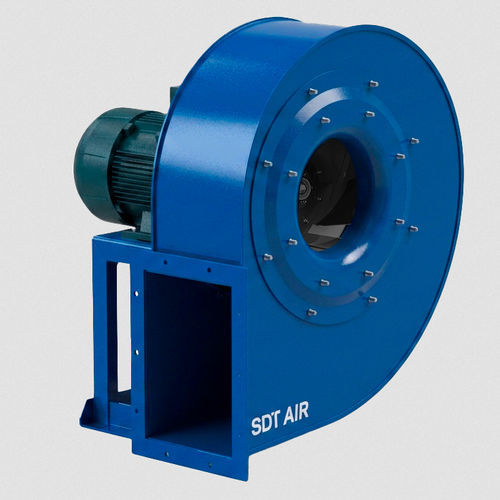

Ventilatore per alte temperature MOVEX-P

ATEXsilenziosocentrifugo

Panoramica
Ventilatore centrifugo a media pressione con aspirazione singola e costruzione pesante; carter e girante in lamiera d'acciaio. Progettato per il trasporto di aria pulita fino a molto polverosa. La serie MOVEX-P di SDT Air è pensata per impianti industriali che richiedono portate d'aria costanti in condizioni di media pressione. Configurazione Sistema 4: girante montata direttamente sull'albero del motore e motore su basamento rigido per garantire allineamento permanente, massima trasmissione di potenza e ridotta manutenzione.

Applicazioni

• Aspirazione e trasporto di aria pulita fino a carica di polvere, inclusi segatura, trucioli, scaglie e materiali granulari non fibrosi
• Sistemi di filtrazione e cicloni
• Processi di essiccazione termica
• Estrazione localizzata e ventilazione mirata
• Trasporto pneumatico
• Raffreddamento di macchine e impianti industriali

Caratteristiche principali

• Stabilità dinamica: piedino di supporto anteriore per minimizzare le vibrazioni; opzionale fino alla taglia 500, standard da 560
• Girante a pale orientate all'indietro: profilo autolavante, bilanciamento statico e dinamico per funzionamento silenzioso con aria carica di particelle
• Flessibilità di montaggio: regolabile in campo fino alla taglia 630; per le taglie 710–1000 l'orientamento è definito in fabbrica per garantire l'integrità dell'insieme
• Costruzione robusta: parti ferrose in acciaio al carbonio; giunzioni ad innesto ad alta precisione fino a 630; saldatura continua da 630 per massima rigidità strutturale
• Esecuzione termica: versione standard fino a 130 °C in continuo; esecuzioni per alte temperature disponibili che permettono funzionamento continuo fino a 250 °C se configurate opportunamente
• Finitura standard: verniciatura industriale adatta ad ambienti non aggressivi

Opzioni di personalizzazione

• Materiali speciali: acciaio inox (AISI 304 / 316), Corten, Hardox per alta resistenza all'abrasione
• Finiture e protezioni superficiali: rivestimenti resistenti al calore, zincatura a caldo, rivestimenti speciali C4 / C5 per ambienti salini o altamente aggressivi
• Esecuzioni speciali: versioni ad alta temperatura, sportelli di ispezione per pulizia, scarichi di condensato, carter stagni o con isolamento termico, esecuzioni antiscintilla, motori certificati ATEX

Motorizzazione ed efficienza

• Motori TEFC: motori totalmente chiusi con ventilazione esterna per funzionamento affidabile in ambienti industriali gravosi
• Conformità ErP: IE3 (Premium) da 0,75 kW a 55 kW; IE4 (Super Premium) da 75 kW in su; IE2 per potenze inferiori a 0,75 kW

Specifiche tecniche

• Modello: serie MOVEX-P
• Marca: SDT Air
• Tipo: ventilatore centrifugo a media pressione, aspirazione singola
• Costruzione: carter e girante in lamiera d'acciaio; parti ferrose in acciaio al carbonio
• Configurazione: Sistema 4 — girante sull'albero motore; motore su basamento rigido
• Girante: pale orientate all'indietro, profilo autolavante; bilanciamento statico e dinamico
• Mezzo d'esercizio: aria pulita a carica di polvere (segatura, trucioli, scaglie, granuli non fibrosi)
• Applicazioni tipiche: filtrazione, cicloni, essiccazione termica, estrazione localizzata, trasporto pneumatico, raffreddamento macchine
• Montaggio: regolabile in sito fino a 630; orientamento in fabbrica per 710–1000
• Controllo delle vibrazioni: piedino di supporto anteriore (opzionale/standard a seconda della taglia)
• Classe termica: standard fino a 130 °C continuo; versioni configurate fino a 250 °C
• Finitura: verniciatura industriale standard; opzioni resistenti al calore, zincatura, rivestimenti C4/C5
• Opzioni funzionali: sportelli di ispezione, scarichi, carter stagni/isolati, esecuzioni antiscintilla, motori ATEX
• Motorizzazione & efficienza: motori TEFC disponibili; conformità ErP IE2 / IE3 / IE4 secondo la potenza
