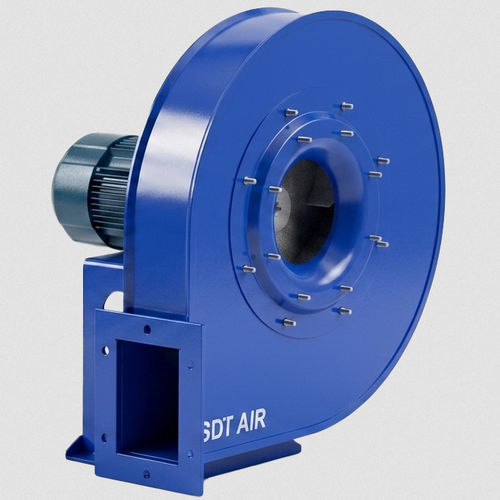

Ventilatore ad alta prestazione Pressox

silenziosocentrifugodi raffreddamento

Panoramica
La serie Pressox di SDT Air è un ventilatore centrifugo a media pressione a semplice aspirazione, con struttura robusta e girante in lamiera d'acciaio. Progettato per aria pulita o leggermente polverosa e per processi industriali che richiedono alte pressioni con portate basse o medie. Configurazione Sistema 4: girante montata direttamente sull'albero motore con motore su basamento rigido per garantire allineamento permanente e ridurre la manutenzione.

Caratteristiche principali

• Ventilatore centrifugo a media pressione, semplice aspirazione
• Carcassa e girante in lamiera d'acciaio
• Adatto ad aria pulita e carichi di polvere leggeri
• Configurazione Sistema 4: girante su albero motore, motore su basamento rigido
• Trasmissione a cinghia da dimensione 710; azionamento diretto da dimensione 1120

Applicazioni tipiche

• Trasporto pneumatico
• Estrattore ed estrazione localizzata
• Aspirazione dopo filtri/separatore/cicloni
• Raffreddamento macchinari
• Essiccazione materiali
• Forni industriali

Progettazione e caratteristiche aerodinamiche
Il ventilatore monta una girante a pale inclinabili all'indietro con profilo autofiltrante, bilanciata staticamente e dinamicamente per funzionamento silenzioso ed efficiente. La stabilità dinamica è migliorata da un piedino anteriore di supporto per minimizzare le vibrazioni. Il montaggio è regolabile in sito fino alla misura 630; per le misure 710–1000 l'orientamento è fissato in fabbrica per garantire l'integrità dell'insieme.

Costruzione, materiali e finiture

• Costruzione standard: acciaio al carbonio per le parti ferrose, girante e carter in lamiera d'acciaio
• Assemblaggio: accoppiamento ad alta precisione fino alla misura 630; saldatura continua da 630 in su per massima rigidità strutturale
• Finitura standard: verniciatura industriale; opzioni per protezioni anticorrosive e resistenti al calore disponibili

Esecuzioni termiche e speciali

• Funzionamento continuo standard fino a 130 °C
• Esecuzioni ad alta temperatura con girante raffreddata, selezione materiali e soluzioni costruttive per dilatazioni — fino a 250 °C in continuo possibili
• Esecuzioni speciali disponibili: acciaio inox (AISI 304 / 316), Corten, Hardox, rivestimenti resistenti al calore, zincatura a caldo, rivestimenti C4/C5, carter stagni o isolati, versioni anti-spark, sportelli ispezione, scarichi, motori certificati ATEX

Motorizzazione ed efficienza

• Motori TEFC (totally enclosed, external ventilation) per ambienti industriali gravosi
• Conformità ErP: IE3 standard da 0,75 kW a 55 kW; IE4 da 75 kW in su; IE2 per potenze inferiori a 0,75 kW

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Pressox (SDT Air)
• Tipo: ventilatore centrifugo a media pressione, semplice aspirazione
• Configurazione: Sistema 4 (girante su albero motore, motore su basamento rigido)
• Girante: pale rivolte all'indietro, profilo autofiltrante, bilanciamento statico e dinamico
• Materiali: acciaio al carbonio standard; opzioni: inox, Corten, Hardox
• Montaggio: regolabile in sito fino alla misura 630; orientamento in fabbrica per 710–1000
• Trasmissione: cinghia da 710; azionamento diretto da 1120
• Temperatura di esercizio: standard fino a 130 °C; esecuzioni speciali fino a 250 °C
• Finiture: verniciatura industriale standard; opzioni: rivestimenti termoresistenti, zincatura, C4/C5
• Opzioni: sportelli ispezione, scarichi, carter stagni/isolati, versioni anti-spark, motori ATEX
• Applicazioni: trasporto pneumatico, estrazione, estrazione localizzata, raffreddamento macchinari, essiccazione materiali, forni industriali, aspirazione dopo filtrazione
