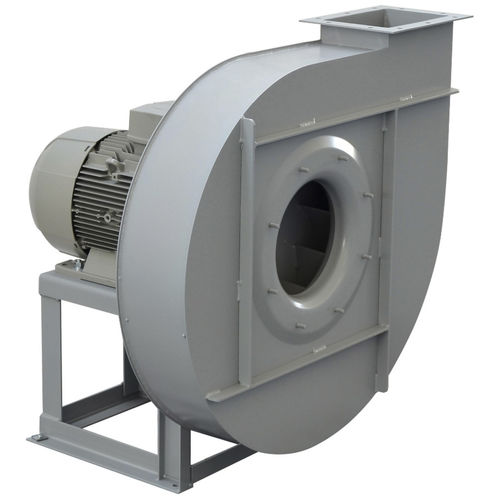

Ventilatore centrifugo VCM-N

di raffreddamentodi circolazione di aria230 V AC

Ventilatore centrifugo ad azionamento diretto, a singola aspirazione. Realizzato in acciaio al carbonio protetto con primer a cataforesi + finitura in vernice poliuretanica RAL 7045. Intervallo di temperatura di esercizio: da -20 °C a +100 °C in continuo. Configurazioni standard • Configurazione 4: girante montata sull’albero del motore B3 supportato dal piedistallo. Versione con disco di raffreddamento fino a +220 °C. • Configurazione 5: Girante montata sull’albero del motore B5 fissato alla piastra laterale del corpo ventilatore. Versione con disco di raffreddamento fino a +220 °C. • Configurazione 8: Giunto flessibile che collega il motore all’albero del ventilatore. Versione con disco di raffreddamento fino a +300 °C. Motori A 2, 4 o 6 poli, alta efficienza IE3*, trifase 230/400 V 50 Hz fino alla taglia 112 e 400/690 V 50 Hz per motori di taglia superiore. Grado di protezione IP55, classe F. *Da 75 kW a 200 kW, il motore sarà di classe IE4. • Realizzati in diversi materiali. • Versioni a 60 Hz. • Verniciati in diversi colori RAL. • Parti statiche zincate a caldo. • Costruzione resistente alla corrosione. • Costruzione resistente all’usura. • Motori per applicazioni speciali. • Motori adatti a VSD. • Accessori: giunti flessibili, sportello di ispezione, scarico della carcassa, supporti AV, reti di protezione, filtro, silenziatore, regolatore di aspirazione e mandata, valvole, serrande. • Struttura a tenuta di gas. • Isolamento termico.
