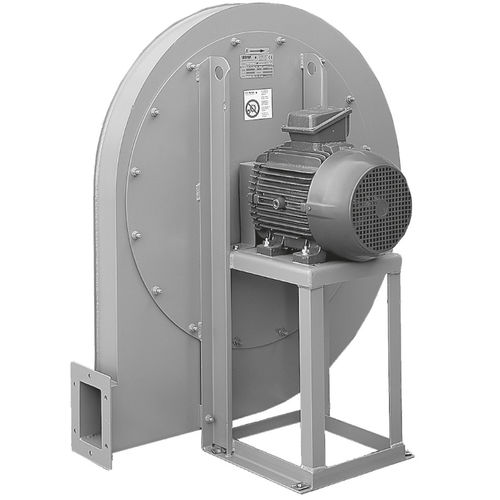

Ventilatore centrifugo a presa diretta. Fabbricato in lamiera d'acciaio protetta con primer cataforesi + vernice epossidica. Progettato per far circolare continuamente l'aria da -20ºC fino a 60ºC.
Motori
2 poli, IE 3* ad alta efficienza, trifase 230/400V 50Hz fino alla taglia 132 e 400/690V 50Hz per motori superiori. Protezione IP55, classe F.
* A partire da 0,75kW, il motore può essere IE 2 e controllato da VSD.
- Fabbricato con diversi materiali.
- Motori a 2 velocità.
- Versioni a 60 Hz.
- Verniciati in diversi colori RAL.
- Ventilatore senza supporto (Motor-Flange, Arrangement 5), fino alla taglia del motore 160.
- Versioni ad alta temperatura (fino a 150ºC) (versioni B: con girante di raffreddamento).
- DISPOSIZIONE 8: con giunto flessibile.
- Portello d'ispezione, drenaggio, tenuta stagna sulla coclea e accesso all'albero.
- Involucro saldato.
- Gommatura di isolamento termico.
Versioni ATEX
Su richiesta, versioni antideflagranti secondo la direttiva ATEX per i modelli trifase:
Temperatura ambiente da -20°C a +60°C, pressione ambiente (abs.) da 0,8 bar a 1,1 bar secondo EN 14986.
- Gas:
2G IIB T2-T3-T4, Motore Exd IIB o ExeII
2G IIB+H2 T2-T3-T4, motore ExdIIc
3G IIB T2-T3-T4, motore ExnA (solo per zona 3G)
3G IIB+H2 T2-T3-T4, motore ExnA (solo per zona 3G)
- Polvere non conduttiva
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C
- Polvere conduttiva (motore IP 65 obbligatorio):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C
Girante curva all'indietro
---
