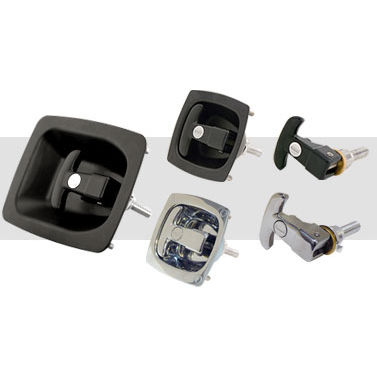

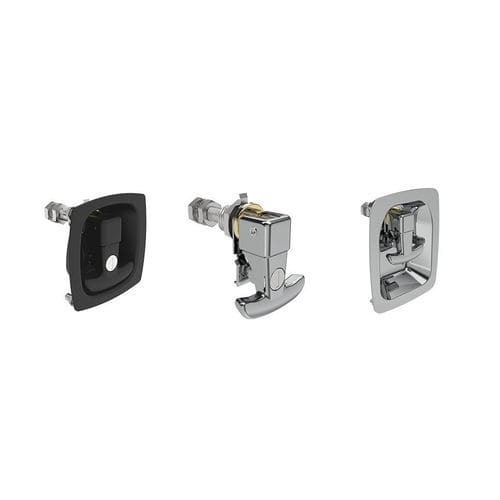

Nottolino a leva N2 series

a chiavecon serraturaa chiave

Panoramica
Struttura robusta e semplice meccanismo lift-and-turn che forniscono 6 mm di compressione uniforme per una chiusura sicura e priva di vibrazioni in applicazioni off-highway e industriali gravose. La maniglia a T richiudibile offre una presa ampia anche con guanti e riduce l'ingombro quando ripiegata. Le varianti in acciaio inox aumentano la resistenza alla corrosione e la portata di carico.

Caratteristiche e benefici

• Albero massiccio e impugnatura a T richiudibile progettati per operare in modo affidabile sotto carichi elevati e in ambienti gravosi.
• Meccanismo a leva che genera compressione costante per mantenere tenute strette nonostante vibrazioni e urti.
• Disponibile in più misure per adattarsi alle dimensioni delle porte e fornire presa e compressione adeguate.
• Compressione tipica: 6 mm (0,24") per smorzare vibrazioni e ridurre rumore.
• Più opzioni di nottolino e regolazioni per ospitare diverse geometrie porta-telaio.
• La versione N2 con scodellino standard utilizza la stessa preparazione pannello della chiusura Southco N4 per una sostituzione diretta.

Opzioni disponibili

• Scodellini incassati che mantengono la maniglia ripiegata a filo o sotto la superficie della porta.
• Versioni con e senza chiusura; codici chiave configurabili.
• Costruzione in acciaio inox per maggiore resistenza alla corrosione e portate maggiori.
• Nottolini dritti, offset e deep-offset per coprire intervalli di presa da 2,5 a 104 mm (0,10"–4,10").
• Scodellini medi e grandi e albero M16 disponibili su richiesta per esigenze più gravose.

Standard e prestazioni

• Carico di lavoro massimo (versioni verniciate a polvere): 1000 N (225 lbs).
• Carico di lavoro massimo (versioni in acciaio inox): 1800 N (405 lbs).
• Spessore pannello supportato: 1,5–2,5 mm (maniglia T senza scodellino); fino a 12,7 mm con scodellino incassato.

Specifiche tecniche

• Serie / Modello: N2
• Maniglia: Maniglia a T richiudibile, ergonomica per uso con guanti
• Albero: Opzione albero massiccio in acciaio inox per resistenza alla corrosione
• Compressione: 6 mm (valore tipico)
• Opzioni scodellino: Nessuno, Standard, Medio, Grande (scodellino incassato mantiene la maniglia sotto la superficie)
• Tipi di nottolino: Dritto, Offset, Deep Offset (intervallo 2,5–104 mm / 0,10"–4,10")
• Opzione albero: M16 disponibile su richiesta per applicazioni più pesanti
• Materiali / finiture: Acciaio (verniciato a polvere) e Acciaio inox (lucidato/brillante disponibili)
• Carichi massimi: Verniciato a polvere fino a 1000 N (225 lbs); Acciaio inox fino a 1800 N (405 lbs)
• Spessore pannello: 1,5–2,5 mm (senza scodellino); fino a 12,7 mm (con scodellino incassato)
• Opzioni di blocco: Con chiave (Key-locking) e senza; codici chiave configurabili
• Compatibilità: Preparazione pannello identica a Southco N4 per sostituzione
