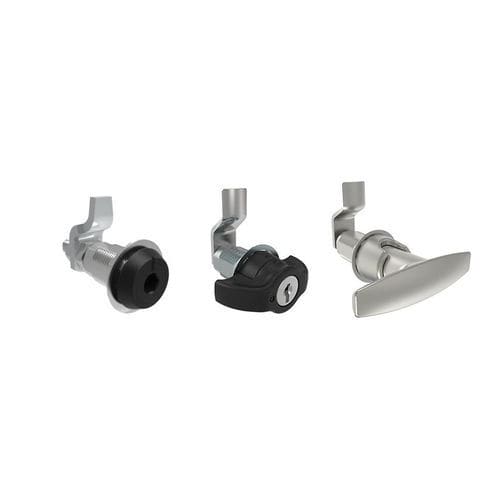

Nottolino a camme E3 series

a compressionea chiavein acciaio inossidabile

Panoramica prodotto
Le chiusure a compressione E3 VISE ACTION® di Southco offrono vantaggio meccanico per garantire chiusure di porte e pannelli serrate e resistenti alle vibrazioni, assicurando la tenuta ambientale in applicazioni industriali gravose. Il meccanismo VISE ACTION® allinea la camma dietro il telaio e, con un unico mezzo giro continuo, la solleva per ottenere una corsa di compressione costante di 6,4 mm (0,25 in), comprimendo guarnizioni, riducendo rumori ed evitando sfregamenti. L’aggancio over‑center resiste ad aperture accidentali da urti o vibrazioni.

Caratteristiche e vantaggi

• Corsa di compressione costante 6,4 mm (0,25 in) per tenuta affidabile
• Azionamento semplice a mezzo giro per chiusure veloci e ripetibili
• Riduzione di rumori e vibrazioni
• Aggancio over‑center che previene aperture accidentali
• Allineamento della camma per evitare sfregamenti e garantire funzionamento fluido

Opzioni disponibili

• Materiali: leghe di zinco, acciaio inossidabile, alluminio (altre su richiesta)
• Finiture: verniciatura a polvere, cromatura, elettrolucidatura, passivazione, anodizzazione, trattamenti vari
• Morsetti fissi e regolabili; azionamento orario e antiorario
• Stili di testa: chiave tubolare, manuale, con serratura, predisposizione per lucchetto, maniglia a T, alette, pomello, esagonale, fessurato, quadrato, triangolare
• Misure e stili di montaggio personalizzabili; conformità per tenuta, vibrazione, fuoco, igiene
• Accessori: camme, guarnizioni di flangia, coperture di tenuta, staffe di montaggio a filo, chiavi, staffe per lucchetto, linguette di estrazione

Normative e certificazioni

• Conformità RoHS
• Classi NEMA / IP (IP65, IP66, IP67, IP69K a seconda della variante)
• Opzioni conformi EN45545 (resistenza al fuoco)
• Opzioni testate EN61373 (vibrazioni)
• Elenco UL disponibile per modelli specifici

Varianti e accessori tipici

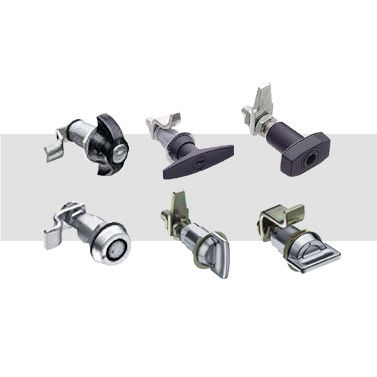

• Chiusura a compressione E3 VISE ACTION®, grande, chiave tubolare, lega di zinco, verniciatura a polvere nera (esempio)
• Chiusura a compressione E3 VISE ACTION®, grande, maniglia a T, lega di zinco, verniciatura a polvere nera (esempio)
• Camme in acciaio inox e pezzi di ricambio
• Guarnizioni di flangia e coperture di tenuta (vari elastomeri)
• Chiavi e opzioni di codifica

Specifiche tecniche

• Corsa di compressione: 6,4 mm (0,25 in) costante
• Azionamento: mezzo giro continuo con aggancio over‑center
• Materiali: leghe di zinco, acciaio inox, alluminio (altri disponibili)
• Finiture: vernice a polvere, cromatura, elettrolucidatura, passivazione, nichelatura, zincatura, anodizzazione, galvanizzazione, naturale
• Tipi di testa e attuatori: chiave tubolare, esagono (4 mm, 8 mm), fessurato, quadrato, triangolare, maniglia a T, pomello, alette
• Morsetti: fissi e regolabili
• Montaggio: incassato, foro singolo, tre fori, clip‑in a seconda della variante
• Protezione ingressi: IP65–IP69K secondo variante e tenuta
• Resistenza a vibrazioni/urti: conforme EN61373 per le versioni specificate
• Punti di chiusura: opzioni a uno o tre punti
• Accessori: camme, guarnizioni di flangia, flush cup, staffe di montaggio, chiavi, staffe per lucchetto, linguette
