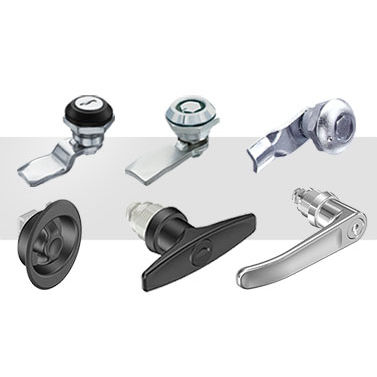

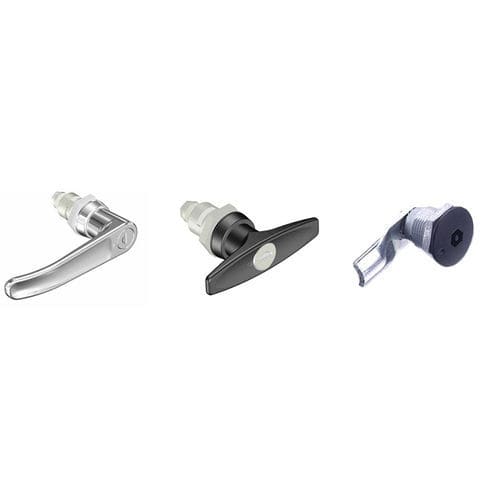

Nottolino a camme E5 series

a compressionea chiave1/4 di giro

Panoramica
Le chiusure a camma 1/4 giro E5 offrono accesso rapido montato su pannello, design modulare e più materiali di corpo. Le camme rampate garantiscono circa 2 mm di compressione alla chiusura per ridurre vibrazioni e rumore.

Caratteristiche e benefici

• Installazione semplice con foro singolo e una sola madrevite; versioni preassemblate per serraggi che superano ≈4 mm
• Ampia scelta di stili di testa e tipi di attuatore per gestione accessi e compatibilità utensili
• Azione rampata della camma: ≈2 mm (0,08 in) di compressione alla chiusura per un accoppiamento sicuro
• Tipologie push‑to‑close permettono alla camma di ruotare a contatto e una molla la riporta in posizione ingaggiata
• Indicatore visivo chiuso/aperto per controllo rapido
• Serie low‑profile per minore sporgenza; serie standard con più stili, tenuta ambientale e corpi con molla per migliore tolleranza

Opzioni disponibili

• Azione oraria o antioraria
• Versioni manuali, azionate da utensile o a chiave (cilindro); opzioni per lucchetto
• Push‑to‑close per configurazioni a punto singolo o doppio
• Tipi di camme: frizione (35 mm o 45 mm), camme ad uncino, vari offset
• Stili testa: fessura, esagonale, quadrato, triangolare, ala, T‑handle, L‑handle, flush cup, shutter driver, testa cilindro
• Materiali: lega di zinco, acciaio inox (incl. 316), acciaio, lega di alluminio, nylon caricato vetro, ABS, copolimero acetalico
• Finiture: verniciatura a polvere (nero / su misura), cromatura, zincatura, zinconichel, passivazione, elettrolucidatura
• Opzioni di tenuta: O‑ring / rondelle di tenuta
• Taglie mini per pannelli/porte con spazio ridotto

Standard e certificazioni

• Carico statico massimo variabile per modello: culle rotanti fino a 670 N (150 lbf)
• Modelli push‑to‑close: carico statico massimo fino a 330 N (74 lbf)

Documentazione e media

• Pagina prodotto / catalogo serie E5 (PDF disponibile)
• Video dimostrativi e guide di installazione

Caratteristiche / specificazioni tecniche

• Funzionamento: 1/4 di giro (90°)
• Compressione (camme rampate): ≈2 mm (0,08 in) alla chiusura
• Montaggio: foro singolo con dado di fissaggio; varianti table‑mount / rear‑fastened disponibili
• Gamma di serraggio: offset modulari e opzioni multiple; preassemblati consigliati se serraggio > pannello ≈4 mm
• Materiali: lega di zinco, acciaio inox (incl. 316), acciaio, lega di alluminio, nylon caricato vetro, ABS, acetal
• Finiture: verniciatura a polvere, cromatura, zincatura, zinconichel, passivazione, elettrolucidatura
• Stili di testa e attuatori: ampia gamma (ala, low‑profile, fessura, esagonale, quadrato, T/L‑handle, flush cup, shutter, cilindro)
• Opzioni di chiusura: manuale, utensile, cilindro/chiave, predisposizione per lucchetto, shutter driver
• Tipi di camma e lunghezze: frizione 35/45 mm, camme ad uncino, geometrie diverse
• Tenuta: opzioni O‑ring / rondelle di tenuta
• Serie / taglie: Low Profile, Standard, Mini, Push‑to‑Close, Flush Cup, Detent, 20.1 mm ecc.
• Applicazioni: accesso rapido e requisiti di resistenza a vibrazioni per pannelli e porte
