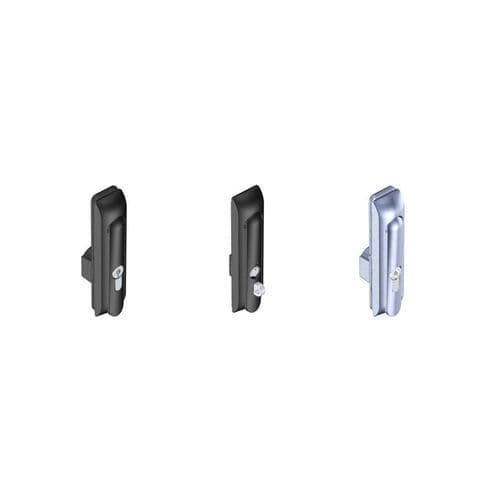

Nottolino a camme H3 series

a chiavecon apertura a pressionestampaggio a pressione in zinco

Panoramica
La chiusura a camma H3 con maniglia escamotabile è progettata per i fori pannello standard di settore. Offre una maniglia a incasso a basso profilo per accesso sicuro al pannello. Diverse camme e varianti di bloccaggio consentono configurazioni a punto singolo e multipunto e si adattano a differenti profondità del telaio.

Caratteristiche e benefici

• La maniglia girevole si annida nell'alloggiamento per ridurre al minimo l'ingombro e si solleva per oscillare senza intoppi e facilitare l'azionamento della chiusura.
• Robusta costruzione in zinco pressofuso per prestazioni durevoli e resistenza alla corrosione; guarnizioni opzionali per uso interno o esterno.
• Versione leggera in nylon disponibile come alternativa a basso costo per applicazioni interne.
• Design comune della chiusura con opzioni di camma multiple consente di standardizzare l'aspetto esterno degli armadi soddisfacendo diverse dimensioni di presa.
• Opzioni di controllo accessi: vari stili di accesso con utensili e possibilità di chiusura con chiave/codice.
• Fornisce sostituzione "drop-in" per chiusure esistenti con preparazione pannello standard.
• I modelli adeguatamente guarniti sono adatti ad applicazioni esterne e ambienti impegnativi.
• Meccanismi di chiusura pivot standard disponibili per installazioni di chiusura convenzionali.
• Classificazione VO disponibile sulla versione in nylon per conformità ai requisiti di infiammabilità.

Opzioni disponibili

• Opzioni di controllo accessi: diversi stili di accesso con utensili e vari sistemi di chiavi (più profili disponibili).
• Opzioni di camma multiple per soddisfare le configurazioni del telaio con dimensioni di presa da 10,3 mm (0,41") a 40,3 mm (1,59").

Standard e certificazioni

• Carico massimo di lavoro: 250 N (56 lbf).
• Varianti sigillate adatte a armadi classificati NEMA 4 / IP66.

Caratteristiche / specificazioni tecniche

• Serie / modello: famiglia H3 di chiusure a camma con maniglia escamotabile.
• Materiali: zinco pressofuso (standard); versione in nylon leggera opzionale per applicazioni interne / a basso costo.
• Finiture: verniciatura a polvere, cromatura, cromo satinato (diverse finiture disponibili).
• Dimensioni: corpi standard 25×125 mm e 25×150 mm.
• Campo di presa: 10,3 mm (0,41") a 40,3 mm (1,59") tramite opzioni di camma multiple.
• Opzioni di bloccaggio / accesso: molteplici stili di accesso con utensili, vari sistemi di chiavi (es. CH 300, CH 333, CH 751, Bellcore 216, varianti CH DIN, doppia tacche 3 mm/5 mm, triangolo 8 mm), hasp per lucchetto e opzioni di lucchetto secondario.
• Tenuta: varianti sigillate e non sigillate; versioni sigillate adatte a NEMA 4 / IP66.
• Carico massimo di lavoro: 250 N (56 lbf).
• Guarnizioni: guarnizioni opzionali per applicazioni esterne o sigillate.
• Infiammabilità: classificazione VO disponibile per la versione in nylon.
• Montaggio / compatibilità: progettata per preparazione pannello standard per sostituzione drop‑in e compatibile con attuatori lineari specificati.
