Connettore per tubi a gomito QS series

a Tin acciaiorapido

Panoramica del prodotto
Raccordi push-in Festo QSTF, QSM, QS e QSML per collegamenti di tubi pneumatici. Progettati per prese maschio G1/8, compatibili con diametri esterni del tubo da 4 mm a 8 mm a seconda del modello. Intervallo di pressione di esercizio: -0,95 a 14 bar. Intervallo di temperatura tipico (a seconda del modello): -10°C a 80°C.

Parti disponibili

• QSTF-G1/8-4 — Raccordo a T push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 3 mm; -0,95 a 14 bar
• QSTF-G1/8-6 — Raccordo a T push-in; filettatura maschio G1/8; Ø tubo 6 mm; diametro nominale ≈ 4 mm; -0,95 a 14 bar
• QSTF-G1/8-8 — Raccordo a T push-in; filettatura maschio G1/8; Ø tubo 8 mm; diametro nominale ≈ 5,6 mm; -0,95 a 14 bar
• QSM-G1/8-4-I — Raccordo diritto push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 3,1 mm; -0,95 a 14 bar
• QS-G1/8-4-I-100 — Raccordo diritto push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 2,6 mm; -0,95 a 14 bar
• QSM-G1/8-4 — Raccordo diritto push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 2,9 mm; -0,95 a 14 bar

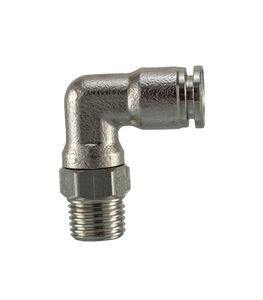

• QSML-G1/8-4 — Raccordo ad L push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 2,5 mm; -0,95 a 14 bar
• QS-G1/8-4-100 — Raccordo diritto push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 3 mm; -0,95 a 14 bar

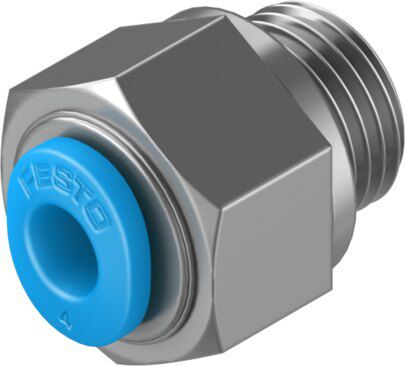

• QS-G1/8-4 — Raccordo diritto push-in; filettatura maschio G1/8; Ø tubo 4 mm; diametro nominale ≈ 3 mm; -0,95 a 14 bar

Caratteristiche

• Connessione push-in per montaggio e smontaggio rapido dei tubi pneumatici
• Ø tubo compatibili: 4 mm, 6 mm e 8 mm (in base al modello)
• Filettatura porta: maschio G1/8
• Diametri nominali interni variabili per pezzo (≈ 2,5 mm a 5,6 mm)
• Intervallo di pressione: -0,95 a 14 bar
• Intervallo di temperatura (secondo scheda): -10°C a 80°C

Specifiche tecniche

• Marca: Festo
• Serie: QSTF, QSM, QS, QSML (raccordi push-in)
• Filettatura comune: maschio G1/8
• Opzioni Ø tubo: 4 mm, 6 mm, 8 mm
• Diametri nominali: ≈ 2,5 mm; 2,6 mm; 2,9 mm; 3 mm; 3,1 mm; 4 mm; 5,6 mm
• Intervallo di pressione: -0,95 a 14 bar
• Intervallo di temperatura: -10°C a 80°C (indicato in scheda)
• Parti disponibili: QSTF-G1/8-4; QSTF-G1/8-6; QSTF-G1/8-8; QSM-G1/8-4-I; QS-G1/8-4-I-100; QSM-G1/8-4; QSML-G1/8-4; QS-G1/8-4-100; QS-G1/8-4
