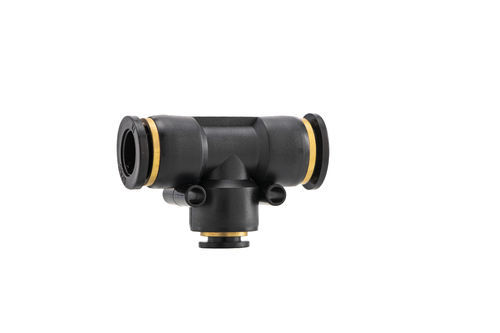

Connettore pneumatico E series

tipo TM5per tubi

Panoramica
Raccordi push-in a connessione rapida per sistemi pneumatici e di strumentazione. Connettori, gomiti, tee, derivazioni a Y, gomiti banjo, valvole di regolazione portata e valvole manuali per tubi da 4 mm a 16 mm con filettature M5 e BSP disponibili.

Caratteristiche principali

• Diametri tubo: Ø4 mm – Ø16 mm
• Opzioni filettatura: M5, BSP 1/8" , BSP 1/4" , BSP 3/8" , BSP 1/2"
• Connessione push-in per installazione/rimozione rapida del tubo
• Tipologie prodotti disponibili: Connettori, Gomiti, Tee, Y, Banjo, Valvole di regolazione portata, Valvole manuali
• Oltre 250 configurazioni (la pagina elenca 252 configurazioni)

Tipologie di raccordi disponibili (filtri in pagina)

• Gomito Banjo
• Gomito Banjo 2X
• Gomito Banjo 3X
• Tappo
• Tee maschio di derivazione
• Bulk Head
• Connettore a croce
• Tappo terminale
• Incrocio uguale
• Gomito uguale
• Tee multiplo uguale
• Tee uguale
• Y uguale
• Gomito femmina
• Valvola di regolazione portata
• Valvola manuale
• Gomito maschio
• Riduttore
• Connettore per tubo
• Tee non uguale
• Y non uguale

Dimensioni tubo disponibili (filtri)

• 4mm
• 6mm
• 8mm
• 10mm
• 12mm
• 14mm
• 16mm

Opzioni filettatura (filtri)

• M5
• BSP 1/8"
• BSP 1/4"
• BSP 3/8"
• BSP 1/2"

Tabella prodotto (righe selezionate dalla tabella della serie)
Part Number | Type | Tube | Thread | Price (GBP)
EHVFF6-6-SPAC | Hand Valve | 6mm | Tube-to-Tube | £11.46
EHVFF8-8-SPAC | Hand Valve | 8mm | Tube-to-Tube | £12.11
EHVFF10-10-SPAC | Hand Valve | 10mm | Tube-to-Tube | £14.28
EHVFF12-12-SPAC | Hand Valve | 12mm | Tube-to-Tube | £17.36
EPE04 | Equal Tee | 4mm | Tube-to-Tube | £0.90
EPE06 | Equal Tee | 6mm | Tube-to-Tube | £0.97
EPE08 | Equal Tee | 8mm | Tube-to-Tube | £1.12
EPE10 | Equal Tee | 10mm | Tube-to-Tube | £1.32
EPE12 | Equal Tee | 12mm | Tube-to-Tube | £1.71
EPE14 | Equal Tee | 14mm | Tube-to-Tube | £3.81
EPE16 | Equal Tee | 16mm | Tube-to-Tube | £4.20
EPEG6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEG8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEG10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEG10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEG12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEG12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPEW6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEW8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEW10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEW10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEW12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEW12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPG6-4 | Reducer | 6mm | Tube-to-Tube | £0.97
EPG8-6 | Reducer | 8mm | Tube-to-Tube | £1.19
EPG10-6 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG10-8 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG12-8 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG12-10 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG16-12 | Reducer | 16mm | Tube-to-Tube | £3.65
EPH4-01 | Banjo Elbow | 4mm | BSP 1/8" | £2.64
EPH4-02 | Banjo Elbow | 4mm | BSP 1/4" | £2.90
EPH4-M5 | Banjo Elbow | 4mm | M5 | £2.79
EPH6-01 | Banjo Elbow | 6mm | BSP 1/8" | £2.79
EPH6-02 | Banjo Elbow | 6mm | BSP 1/4" | £3.04
EPH6-03 | Banjo Elbow | 6mm | BSP 3/8" | £4.02
EPH6-M5 | Banjo Elbow | 6mm | M5 | £2.91
EPH8-01 | Banjo Elbow | 8mm | BSP 1/8" | £4.23
EPH8-02 | Banjo Elbow | 8mm | BSP 1/4" | £4.23
EPH8-03 | Banjo Elbow | 8mm | BSP 3/8" | £5.38
EPH8-04 | Banjo Elbow | 8mm | BSP 1/2" | £7.70
EPH10-02 | Banjo Elbow | 10mm | BSP 1/4" | £5.38
EPH10-03 | Banjo Elbow | 10mm | BSP 3/8" | £6.00
EPH10-04 | Banjo Elbow | 10mm | BSP 1/2" | £7.70
EPH12-02 | Banjo Elbow | 12mm | BSP 1/4" | £6.50
EPH12-03 | Banjo Elbow | 12mm | BSP 3/8" | £7.70
EPH12-04 | Banjo Elbow | 12mm | BSP 1/2" | £8.64
EPH2X4-01 | Banjo Elbow 2X | 4mm | BSP 1/8" | £4.95
EPH2X4-02 | Banjo Elbow 2X | 4mm | BSP 1/4" | £6.93

Specifiche tecniche

• Nome serie: E-Series Push-In Fittings
• Applicazione: sistemi pneumatici e di strumentazione
• Compatibilità tubi: Ø4 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø14 mm, Ø16 mm
• Tipo di connessione: Connessione rapida push-in
• Opzioni filettatura: M5, BSP 1/8", BSP 1/4", BSP 3/8", BSP 1/2"
• Forme prodotto: Connettori, gomiti, tee, Y, gomiti banjo, valvole di regolazione portata, valvole manuali, riduttori, tappi
• Numero di configurazioni elencate nella pagina: 252
• I prezzi mostrati in pagina sono in GBP (esempi nella tabella). I prezzi variano in base al codice e alla dimensione.
