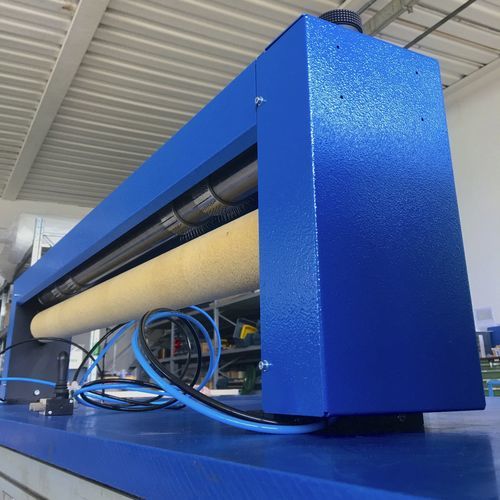

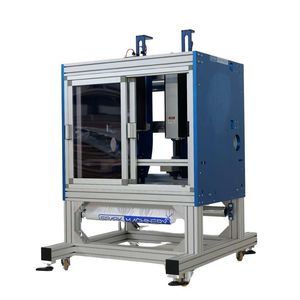

Unità di microperforazione per film in plastica CN-60

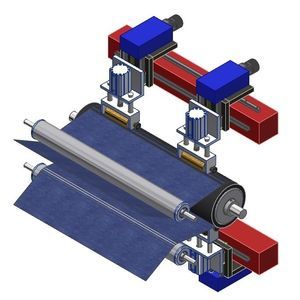

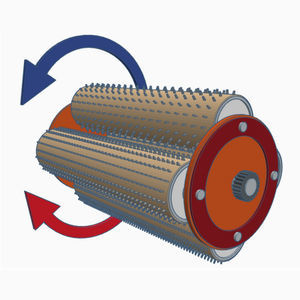

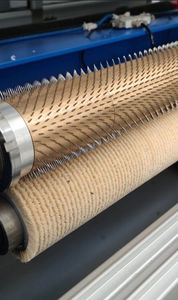

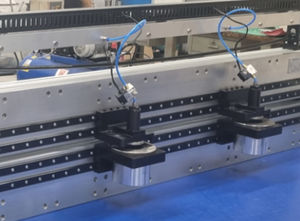

Il microperforatore CN60 è un modello leggero e versatile di dimensioni molto ridotte, progettato per realizzare micro fori di vario diametro su materiale in movimento, da inserire come unità ospite in linee di lavorazione del film come taglierine, estrusori, macchine da stampa o di saldatura, e in tutte le linee di produzione che lavorano il film in continuo. La perforazione avviene attraverso l'unità di perforazione costituita da un albero ad aghi e da un rullo di contrasto. Il film passa attraverso i due rulli che, entrando in contrasto, perforano il materiale. I rulli vengono avvicinati attraverso due viti micrometriche regolabili manualmente. Il CN60 si muove attraverso il trascinamento del film, adattandosi perfettamente alla velocità* della linea o della macchina ospite . Gruppo di perforazione costituito da albero ad aghi (1) e rullo di contrasto (2) attraverso cui passa la pellicola in movimento Sistema pneumatico (per attivare o disattivare la perforazione) Sistema di regolazione manuale della penetrazione, mediante viti micrometriche albero ad aghi L'albero ad aghi (1) è costituito da un rullo in acciaio con all'interno un'asta cromata, sulla quale sono montati i cilindri (settori in bronzo con aghi infissi). È possibile dotare l'albero ad aghi di cilindri ad aghi distanziati per microperforare più tracce nel materiale o montare cilindri adiacenti per perforare l'intera superficie utile del film.
