Unità di microperforazione per film in plastica CNM 100

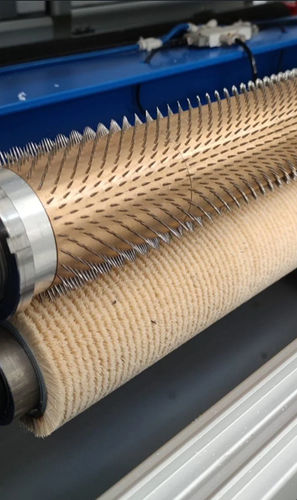

Questa apparecchiatura è progettata per realizzare microfori su film in movimento di vari materiali e spessori e va inserita come unità ospite nelle linee di lavorazione film, come taglierine, estrusori, macchine da stampa e saldatrici. Il CNM100 è un'unità motorizzata con un sistema di sincronizzazione che garantisce microfori perfetti su una varietà di materiali. Il CNM100 è un microperforatore ad aghi in cui il film scorrevole arriva al dispositivo e passa tra l'albero ad aghi motorizzato e il rullo di contrasto, che avvicinandosi perforano il materiale. La microperforazione avviene tramite la perforazione del materiale, provocata dagli aghi infissi sui manicotti di bronzo intercambiabili montati sull'albero ad aghi. Il funzionamento del CNM100 è affidato al nostro software predisposto per il 4.0; dal pannello di controllo elettrico, l'operatore (tramite touch screen) gestisce tutte le operazioni del macchinario come la rotazione rullo aghi, la velocità o il controllo dei segnali di emergenza. Il movimento avviene tramite un motore asincrono integrato con driver ed encoder e funzione "tracking" che permette all'albero ad aghi di adattarsi alla velocità del film in movimento, ottenendo fori impeccabili anche con i materiali più difficili e con perforazioni ad alta densità. Il motore permette al dispositivo di adattarsi perfettamente alla velocità della linea ospite. Durante la perforazione, il materiale da microperforare viene sostenuto e avvicinato all'albero ad aghi da un rullo di contrasto in setole rettificate o in gomma. La profondità di penetrazione viene regolata manualmente tramite apposite viti micrometriche poste sopra la carteratura.
