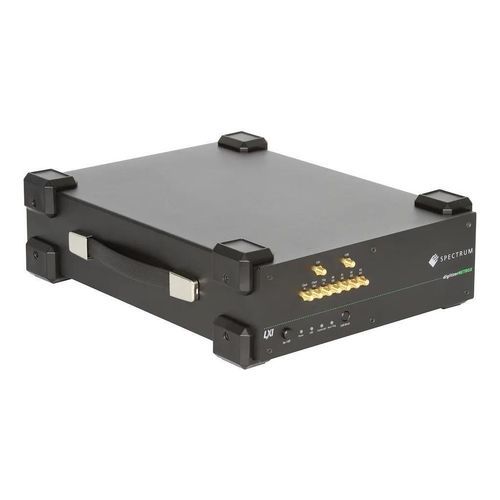

Digitalizzatore fino a 5GS/s DN2.33x series

fino a 10GS/sfino a 3,2 GS/s1 canale

Panoramica
La serie DN2.33x comprende strumenti digitizerNETBOX Ethernet/LXI che offrono conversione A/D a 12 bit con frequenze di campionamento fino a 10,0 GS/s e banda passante analogica fino a 4,70 GHz per acquisizione ad alta velocità e funzionamento remoto in rete.

Caratteristiche principali

• Modelli con frequenze di campionamento di 10,0 GS/s, 6,4 GS/s e 3,2 GS/s (varianti a canale singolo e doppio).
• Banda passante analogica fino a 4,70 GHz a seconda del modello.
• Configurazioni a 1 o 2 canali; memoria a bordo fino a 2 GSamples (espandibile con opzioni dispositivo).
• Quattro intervalli di ingresso: ±200 mV a ±2,5 V; impedenza di ingresso 50 Ω; accoppiamento DC; ingressi single-ended.
• Modalità trigger: window, re-arm, OR/AND; supporto per timestamping e modalità di registrazione multiple.
• Funzionamento remoto tramite Ethernet / LXI (strumento di rete digitizerNETBOX).

Modelli disponibili e specifiche principali

• DN2.335-01 — Ethernet; 1 canale; 12 bit; 10 GS/s (1 ch); 3 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.
• DN2.336-01 — Ethernet; 1 canale; 12 bit; 10 GS/s (1 ch); 4,70 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.
• DN2.335-02 — Ethernet; 2 canali; 12 bit; 10 GS/s (1 ch) / 5 GS/s (2 ch); 3 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.
• DN2.336-02 — Ethernet; 2 canali; 12 bit; 10 GS/s (1 ch) / 5 GS/s (2 ch); 4,70 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.
• DN2.333-01 — Ethernet; 1 canale; 12 bit; 6,4 GS/s; 2 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.
• DN2.333-02 — Ethernet; 2 canali; 12 bit; 6,4 GS/s (1 ch) / 3,2 GS/s (2 ch); 2 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.
• DN2.332-02 — Ethernet; 2 canali; 12 bit; 3,2 GS/s; 1 GHz BW; ingresso ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; memoria fino a 2 GSamples; opzioni: Block Average, Digital Pulse Generator.

Specifiche tecniche

• Risoluzione: 12 bit (modalità: nativo 12 bit, modalità 8 bit, modalità 12 bit packed).
• Frequenze di campionamento massime: fino a 10,0 GS/s su singolo canale; 6,4 GS/s; 3,2 GS/s a seconda del modello e dei canali attivi.
• Banda passante analogica: fino a 4,70 GHz a seconda della variante.
• Intervalli di ingresso: ±200 mV a ±2,5 V (quattro intervalli selezionabili).
• Impedenza d'ingresso: 50 Ω; accoppiamento: DC; tipo di ingresso: single-ended.
• Canali: 1 o 2 (dipende dal modello); frequenze di campionamento ridotte in modalità 2 canali come indicato per modello.
• Memoria a bordo: fino a 2 GSamples (dipende dal modello); opzioni di memoria maggiori disponibili secondo la documentazione di famiglia.
• Modalità trigger: window, re-arm, OR/AND; supporto per timestamping e registrazione multipla.
• Funzionamento remoto: strumento di rete Ethernet / LXI (operazione remota digitizerNETBOX).
• Opzioni: Block Average, Digital Pulse Generator Option, Multiple Recording, Timestamping, modalità digitali a ridotti dati.
