Digitalizzatore fino a 5GS/s DN6.33 series

fino a 10GS/sfino a 3,2 GS/s10 canali

Panoramica

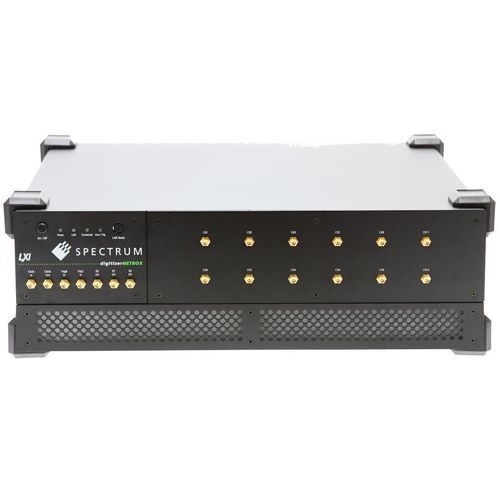

La serie DN6.33x comprende strumenti ultra-veloci Ethernet/LXI digitizerNETBOX che offrono risoluzione a 12 bit e frequenze di campionamento da 3,2 GS/s fino a 10,0 GS/s, disponibili in configurazioni multicanale fino a 12 canali. Accoppiano front-end A/D ad altissima larghezza di banda con memoria a bordo flessibile e controllo remoto via Ethernet/LXI, adatti a laboratori e applicazioni di test automatizzati.

Punti chiave

• Modelli con frequenze di campionamento 10,0 GS/s, 6,4 GS/s e 3,2 GS/s
• Larghezza di banda analogica fino a 3,0 GHz (varianti 2,0 GHz per modelli 6,4/3,2 GS/s)
• Numero di canali disponibili: 4, 6, 8, 10 o 12
• Memoria a bordo: standard 1/2 GSamples per canale; opzionale 4/8 GSamples per canale
• Quattro intervalli d’ingresso da ±200 mV a ±2,5 V; impedenza 50 Ω; accoppiamento DC; ingressi single-ended
• Modalità trigger: Window, re-arm, OR/AND e configurazioni multiple
• Controllo remoto e integrazione via Ethernet / LXI

Modelli disponibili e principali dati per modello (estratto dalla tabella prodotto)

• DN6.335-04 — Ethernet; 4 ingressi analogici; 12 Bit; 10 GS/s (1–2 canali attivi), 5 GS/s (4 attivi); 3 GHz; intervalli ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset utente ±100 %; Memoria (Max): 2x2 GSamples (2x8 GSamples opzionale); Sincronizzazione Internal Star-Hub; Funzioni: 8 Bit Mode, 12 Bit Packed Mode, Multiple Recording, Timestamp; Opzioni: Block Average, Digital Pulse Generator
• DN6.335-06 — Ethernet; 6 ingressi analogici; 12 Bit; 10 GS/s (1–2 attivi), 5 GS/s (4–6 attivi); 3 GHz; Memoria (Max): 3x2 GSamples (3x8 opzionale); Sincronizzazione Internal Star-Hub; stesse funzioni/opzioni
• DN6.335-08 — Ethernet; 8 ingressi analogici; 12 Bit; 10 GS/s (1,2,4 attivi), 5 GS/s (6,8 attivi); 3 GHz; Memoria (Max): 4x2 GSamples (4x8 opzionale)
• DN6.335-10 — Ethernet; 10 ingressi analogici; 12 Bit; 10 GS/s (1,2,4 attivi), 5 GS/s (6,8,10 attivi); 3 GHz; Memoria (Max): 5x2 GSamples (5x8 opzionale)
• DN6.335-12 — Ethernet; 12 ingressi analogici; 12 Bit; 10 GS/s (1,2,4,6 attivi), 5 GS/s (8,10,12 attivi); 3 GHz; Memoria (Max): 6x2 GSamples (6x8 opzionale)
• DN6.333-04 — Ethernet; 4 ingressi analogici; 12 Bit; 6,40 GS/s (1–2 attivi), 3,20 GS/s (4 attivi); 2 GHz; Memoria (Max): 2x2 GSamples (2x8 opzionale)
• DN6.333-06 — Ethernet; 6 ingressi analogici; 12 Bit; 6,40 GS/s (1–2 attivi), 3,20 GS/s (4–6 attivi); 2 GHz; Memoria (Max): 3x2 GSamples (3x8 opzionale)
• DN6.333-08 — Ethernet; 8 ingressi analogici; 12 Bit; 6,40 GS/s (1,2,4 attivi), 3,20 GS/s (6,8 attivi); 2 GHz; Memoria (Max): 4x2 GSamples (4x8 opzionale)
• DN6.333-10 — Ethernet; 10 ingressi analogici; 12 Bit; 6,40 GS/s (1,2,4 attivi), 3,20 GS/s (6,8,10 attivi); 2 GHz; Memoria (Max): 5x2 GSamples (5x8 opzionale)
• DN6.333-12 — Ethernet; 12 ingressi analogici; 12 Bit; 6,40 GS/s (1,2,4 attivi), 3,20 GS/s (6,8,10,12 attivi); 2 GHz; Memoria (Max): 6x2 GSamples (6x8 opzionale)

Specifiche tecniche

• Risoluzione: 12 Bit (con modalità 8 Bit e 12 Bit packed disponibili)
• Frequenza di campionamento massima: fino a 10,0 GS/s (dipende dal modello); altre varianti a 6,4 GS/s e 3,2 GS/s
• Larghezza di banda analogica: fino a 3,0 GHz (varianti 3 GHz) o fino a 2,0 GHz (varianti 6,4/3,2 GS/s)
• Numero di canali: 4, 6, 8, 10, 12 (dipende dal modello)
• Intervalli d'ingresso: ±200 mV a ±2,5 V (quattro intervalli selezionabili)
• Impedenza di ingresso: 50 Ω
• Accoppiamento: DC
• Tipo di ingresso: Single-ended
• Memoria a bordo: base 1/2 GSamples per canale; opzioni 4 GSamples o 8 GSamples per canale
• Modalità trigger: Window, re-arm, triggers OR/AND
• Sincronizzazione: Internal Star-Hub (sincronizzazione multi-modulo)
• Timestamping, modalità di registrazione multiple, opzione Block Average
• Controllo remoto: Ethernet / LXI (digitizerNETBOX device)
