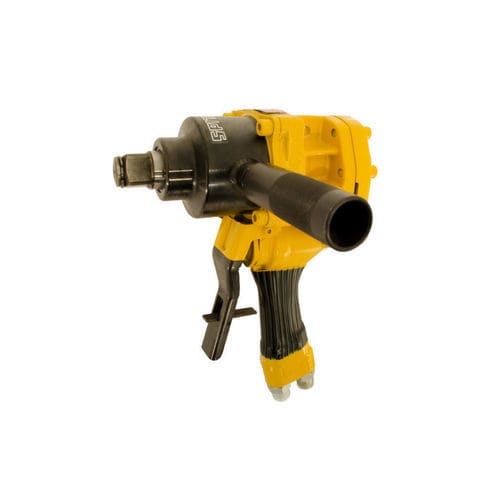

Avvitatore a impulsi meccanici idraulico 6 1518 0010

3/4"ATEX

Descrizione del prodotto
Il pialla a impulsi idraulico è progettato per impianti idraulici a circuito aperto ed è certificato per il gruppo macchine ATEX I.

Attributi principali

• Numero ordine: 6 1518 0010
• Fonte di energia: Idraulica
• Pressione di esercizio: 70-140 bar
• Quadrato di uscita: 3/4"
• Coppia max.: 1.700 Nm
• Applicazione tipica: Estrazione mineraria sotterranea
• ATEX: IM2ExhIMbT5

Dati tecnici

• ORDER NO. — 6 1518 0010
• Specifica ATEX — IM2ExhIMbT5
• Fonte di energia — Idraulica
• Pressione di esercizio — 70-140 bar
• Quadrato di uscita — 3/4"
• Viti fino a — M30 mm
• Portata — 20-40 l/min
• Coppia max. — 1.700 Nm
• Coppia regolabile — 350-1.700 Nm
• Distanza centro-bordo esterno — 45.00 mm
• Impatti — 1.200 rpm
• Larghezza senza seconda impugnatura — 100.00 mm
• Connessione — M18x1.5 mm
• Connessione tubo idraulico — Flat-Star A250-OM/OF-1/2"BSP
• Fluido idraulico — Olio idraulico
• Circuito idraulico — circuito aperto
• Filtrazione olio — Livello di pulizia ISO 20/18/13
• Temperatura olio — -34 fino a +82 °C
• Viscosità olio — >13 centistokes
• Livello rumorosità LpA — 85.3 dB(A)
• Livello rumorosità LWA — 96.3 dB(A)
• Livello vibrazione — 3.8 m/s²
• Peso — 9.0 kg
• Campi di applicazione — Costruzione di energia e condotte; Industria metalmeccanica e costruzione in acciaio; Estrazione mineraria; Costruzione di impianti e macchine

Accessori (categorie e articoli)
Bussole esagonali, lunghezza standard
ORDER NO. — Descrizione — Square drive [inch] — Wrench width SW [mm] — Length [mm] — Diameter [mm]

• 9 1408 0390 — Hexagon socket, standard length — 3/4" — 17 — 50.00 — 31.00
• 9 1408 0400 — Hexagon socket, standard length — 3/4" — 19 — 50.00 — 33.50
• 9 1408 0410 — Hexagon socket, standard length — 3/4" — 22 — 50.00 — 37.00
• 9 1408 0420 — Hexagon socket, standard length — 3/4" — 24 — 50.00 — 40.00
• 9 1408 0430 — Hexagon socket, standard length — 3/4" — 27 — 53.00 — 43.50
• 9 1408 0440 — Hexagon socket, standard length — 3/4" — 30 — 53.00 — 47.00
• 9 1408 0450 — Hexagon socket, standard length — 3/4" — 32 — 57.00 — 50.00
• 9 1408 0460 — Hexagon socket, standard length — 3/4" — 36 — 56.00 — 52.00
• 9 1408 0470 — Hexagon socket, standard length — 3/4" — 41 — 58.00 — 61.50
• 9 1408 0480 — Hexagon socket, standard length — 3/4" — 46 — 64.00 — 63.00

Bussole esagonali, extra lunghe
ORDER NO. — Descrizione — Square drive [inch] — Wrench width SW [mm] — Length [mm] — Diameter [mm]

• 9 1408 0510 — Hexagon socket, extra long — 3/4" — 22 — 95.00 — 38.00
• 9 1408 0520 — Hexagon socket, extra long — 3/4" — 24 — 95.00 — 40.00
• 9 1408 0530 — Hexagon socket, extra long — 3/4" — 27 — 95.00 — 43.00
• 9 1408 0540 — Hexagon socket, extra long — 3/4" — 30 — 95.00 — 47.00
• 9 1408 0550 — Hexagon socket, extra long — 3/4" — 32 — 95.00 — 49.00
• 9 1408 0560 — Hexagon socket, extra long — 3/4" — 36 — 95.00 — 54.00

Bussole esagonali per viti a brugola
ORDER NO. — Descrizione — Square drive [inch] — Wrench width SW [mm] — Length [mm] — Diameter [mm]

• 9 1424 0540 — Hexagon socket for allen head screws — 3/4" — 17 — 85.00 — 44.00
• 9 1424 0550 — Hexagon socket for allen head screws — 3/4" — 19 — 85.00 — 44.00
• 9 1424 0660 — Hexagon socket for allen head screws — 3/4" — 22 — 85.00 — 44.00
• 9 1424 0670 — Hexagon socket for allen head screws — 3/4" — 24 — 85.00 — 44.00

Prolunghe
ORDER NO. — Descrizione — Tool square drive [inch] — Output square drive [inch] — Length [mm] — Diameter [mm]

• 9 1420 0100 — Extension — 3/4" — 3/4" — 175.00 — 44.00
• 9 1420 0110 — Extension — 3/4" — 3/4" — 250.00 — 44.00
• 9 1420 0120 — Extension — 3/4" — 3/4" — 330.00 — 44.00

Giunto universale
ORDER NO. — Descrizione — Tool square drive [inch] — Output square drive [inch] — Length [mm] — Diameter [mm]

• 9 1422 0070 — Universal joint — 3/4" — 3/4" — 65.00 — 44.00

Accessori vari
ORDER NO. — Descrizione

• 9 9902 0120 — Multi oil for cleaning and protection
• Altri accessori su richiesta.
