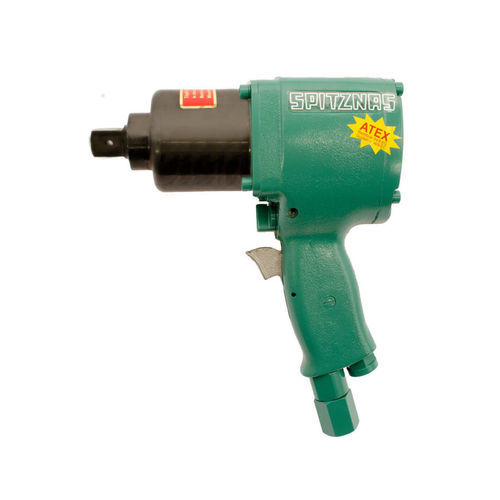

Avvitatore a impulsi meccanici pneumatico 6 1316 0040

3/4"ATEXcompatto

Panoramica del prodotto
Chiave ad impulsi pneumatica potente con design compatto, utilizzabile in aree ATEX per il gruppo di apparecchiatura II (II2GExhIIBT6Gb). Dimensioni ridotte e coppia elevata per applicazioni industriali di serraggio.

Informazioni d'ordine
Numero d'ordine: 6 1316 0050

Attributi principali

• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Attacco quadro: 3/4"
• Coppia max.: 880 Nm
• ATEX: II2GExhIIBT6Gb

Dati tecnici
ORDER NO.: 6 1316 0050
Specificazione ATEX: II2GExhIIBT6Gb
Fonte di energia: Pneumatica
Pressione di esercizio: 6 bar
Attacco quadro: 3/4"
Viti fino a: M30 mm
Consumo d'aria: 1.40 m3/min
Coppia max.: 880 Nm
Distanza centro-bordo esterno: 45.00 mm
Connessione: R1/2" femmina
Livello di pressione sonora LpA: 96.0 dB(A)
Livello sonoro LWA: 107.0 dB(A)
Livello di vibrazione: 4.5 m/s²
Peso: 5.6 kg
Campi di applicazione / settore: Costruzione di energia e condotte; Industria metalmeccanica e costruzioni in acciaio; Costruzione di impianti e macchine

Accessori (selezione)
Bussole esagonali, lunghezza standard

• 9 1408 0390 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 17 mm — Lunghezza 50.00 mm — Diametro 31.00 mm
• 9 1408 0400 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 19 mm — Lunghezza 50.00 mm — Diametro 33.50 mm
• 9 1408 0410 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 22 mm — Lunghezza 50.00 mm — Diametro 37.00 mm
• 9 1408 0420 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 24 mm — Lunghezza 50.00 mm — Diametro 40.00 mm
• 9 1408 0430 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 27 mm — Lunghezza 53.00 mm — Diametro 43.50 mm
• 9 1408 0440 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 30 mm — Lunghezza 53.00 mm — Diametro 47.00 mm
• 9 1408 0450 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 32 mm — Lunghezza 57.00 mm — Diametro 50.00 mm
• 9 1408 0460 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 36 mm — Lunghezza 56.00 mm — Diametro 52.00 mm
• 9 1408 0470 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 41 mm — Lunghezza 58.00 mm — Diametro 61.50 mm
• 9 1408 0480 — Bussola esagonale, lunghezza standard — 3/4" — Larghezza chiave SW 46 mm — Lunghezza 64.00 mm — Diametro 63.00 mm

Bussole esagonali, extra lunghe

• 9 1408 0510 — extra long — 3/4" — SW 22 mm — Lunghezza 95.00 mm — Diametro 38.00 mm
• 9 1408 0520 — extra long — 3/4" — SW 24 mm — Lunghezza 95.00 mm — Diametro 40.00 mm
• 9 1408 0530 — extra long — 3/4" — SW 27 mm — Lunghezza 95.00 mm — Diametro 43.00 mm
• 9 1408 0540 — extra long — 3/4" — SW 30 mm — Lunghezza 95.00 mm — Diametro 47.00 mm
• 9 1408 0550 — extra long — 3/4" — SW 32 mm — Lunghezza 95.00 mm — Diametro 49.00 mm
• 9 1408 0560 — extra long — 3/4" — SW 36 mm — Lunghezza 95.00 mm — Diametro 54.00 mm

Bussole esagonali per viti a testa esagonale incassata

• 9 1424 0540 — 3/4" — Entrata SW 17 mm — Lunghezza 85.00 mm — Diametro 44.00 mm
• 9 1424 0550 — 3/4" — Entrata SW 19 mm — Lunghezza 85.00 mm — Diametro 44.00 mm
• 9 1424 0660 — 3/4" — Entrata SW 22 mm — Lunghezza 85.00 mm — Diametro 44.00 mm
• 9 1424 0670 — 3/4" — Entrata SW 24 mm — Lunghezza 85.00 mm — Diametro 44.00 mm

Prolunghe

• 9 1420 0100 — Prolunga — Attacco quadro utensile 3/4" — Uscita 3/4" — Lunghezza 175.00 mm — Diametro 44.00 mm
• 9 1420 0110 — Prolunga — Attacco quadro utensile 3/4" — Uscita 3/4" — Lunghezza 250.00 mm — Diametro 44.00 mm
• 9 1420 0120 — Prolunga — Attacco quadro utensile 3/4" — Uscita 3/4" — Lunghezza 330.00 mm — Diametro 44.00 mm

Giunto universale

• 9 1422 0070 — Giunto universale — Attacco quadro utensile 3/4" — Uscita 3/4" — Lunghezza 65.00 mm — Diametro 44.00 mm

Unità di servizio

• 9 2406 0260 — Unità di servizio portatile con regolatore di pressione 3/4"
• 9 2406 0650 — Unità di servizio portatile con carter di protezione e regolatore di pressione 3/4"

Tubi

• 9 3610 0410 — Tubo di pressione pneumatico ID 13 mm, lunghezza 2.5 m, fascetta avvitabile
• 9 3610 0420 — Tubo di pressione pneumatico ID 16 mm, lunghezza 2.5 m, fascetta avvitabile
• 9 3610 0430 — Tubo di pressione pneumatico ID 19 mm, lunghezza 2.5 m, fascetta avvitabile

Accessori vari

• 9 9902 0120 — Olio multiuso per pulizia e protezione
• Altri accessori su richiesta (vedere scheda prodotto)

Specifiche tecniche

• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Attacco quadro: 3/4"
• Coppia massima: 880 Nm
• Viti fino a: M30 mm
• Consumo d'aria: 1.40 m3/min
• Connessione: R1/2" femmina
• Livello sonoro LpA: 96.0 dB(A)
• Livello sonoro LWA: 107.0 dB(A)
• Livello di vibrazione: 4.5 m/s²
• Peso: 5.6 kg
• Specificazione ATEX: II2GExhIIBT6Gb
