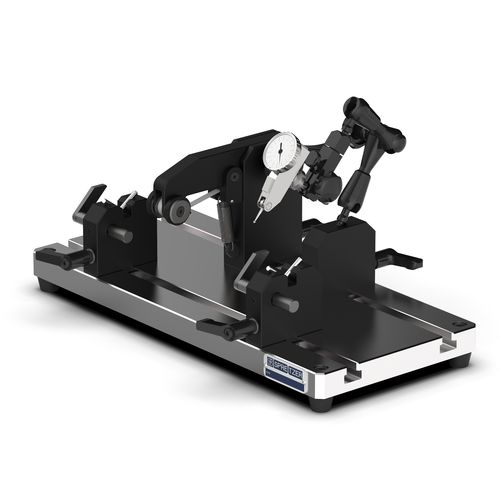

L'indicatore di concentricità RPGP può essere utilizzato per misurare la concentricità di pezzi tondi con diametro fino a 26 mm.
I due blocchi a V con superficie in metallo duro, il dispositivo di scorrimento e il braccio articolato con supporto per strumenti di misura sono variabili e mobili sulla piastra di base.
Uno dei blocchi a V è regolabile in altezza. È possibile un uso universale con diverse geometrie del pezzo da lavorare. L'angolo a V di 108° permette di ispezionare anche parti poligonali.
Su richiesta possono essere forniti misuratori di concentricità RPG personalizzati.
Vantaggi in sintesi
Versione
Piastra di base temprata e rettificata
Due blocchi a V mobili con leva di bloccaggio e supporto del pezzo in metallo duro, ciascuno dei quali è dotato di due blocchi a V mobili
L'arresto universale può essere montato in piano e perpendicolare rispetto ai blocchi a V
Dispositivo mobile di scorrimento
Braccio snodato con supporto per strumenti di misura, la concentricità viene letta direttamente
Opzioni
Blocchi a V regolabili in altezza
Braccio articolato con supporto per strumenti di misura
Sonda elettronica di lunghezza con supporto,
strumento indicatore e software
La consegna include:
1 Calibro di concentrazione RPGP
1 piastra di base con scanalature a T
2 blocchi a V 108°
1 Stop
1 Unità di pressatura o di azionamento
1 Braccio articolato con supporto manometro
Senza comparatore
---
