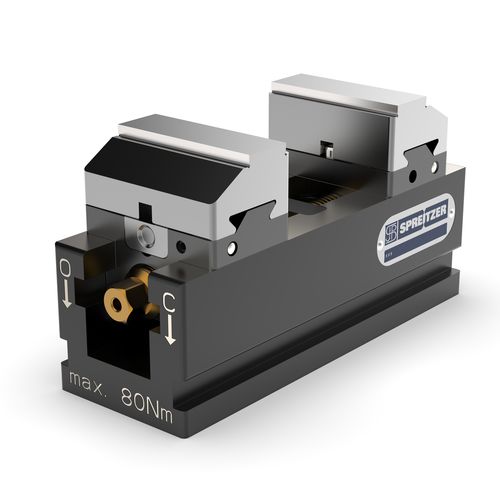

Morsa con serraggio autocentrante MZQ

per macchina utensileper macchina utensile a 5 assiorizzontale

Le morse autocentranti meccaniche della serie MZQ con ganasce a cambio rapido sono state sviluppate appositamente per sistemi di automazione pallet e applicazioni con frequenti cambi di attrezzaggio. L’interfaccia brevettata delle ganasce consente la sostituzione delle ganasce superiori in pochi secondi e senza utensili.

La significativa riduzione dei tempi di attrezzaggio rende la serie MZQ particolarmente adatta ai processi di produzione automatizzati, nonché alla produzione di pezzi singoli e piccole serie con frequenti cambi di serraggio.

Le ganasce reversibili a gradini garantiscono la massima accessibilità al pezzo, anche con utensili corti nelle lavorazioni complesse a 5 assi. La geometria variabile delle ganasce consente di coprire l’intero campo di serraggio.

Caratteristiche
• Morsa autocentrante meccanica con ganasce a cambio rapido
• Cambio ganasce senza utensili in pochi secondi
• Oltre l’80 % di riduzione dei costi di attrezzaggio
• Ampio campo di serraggio con ganasce reversibili sovrapposte
• Ideale per sistemi di produzione automatizzati
• Progettata per cambi frequenti di attrezzaggio
• Massima accessibilità con utensili corti
• Adatta per serraggio interno ed esterno
• Interfaccia ganasce brevettata
• Ganasce adattatrici disponibili per sistemi di terzi
• Superfici funzionali rettificate di precisione
• Mandrino temprato
• Ganasce base rettificate
• Versione con superficie temprata

Materiale
• Acciaio per utensili bonificato

Precisione
• Precisione di centraggio: ±0,015 mm
• Ripetibilità: 0,01 mm
• Precisione di accoppiamento: 0,02 mm

Applicazioni
• Sistemi di automazione pallet
• Centri di lavoro multiasse
• Lavorazioni a 5 assi
• Produzione di pezzi singoli
• Produzione di piccole serie
• Applicazioni con frequenti cambi di attrezzaggio
• Serraggio interno ed esterno

Fornitura
• 1 morsa autocentrante MZQ
• 1 coppia di ganasce reversibili temprate a gradini
• Istruzioni per l’uso

Suggerimento pratico
Ideale per cambi frequenti di attrezzaggio e per ridurre i tempi improduttivi nei sistemi automatizzati.

Accessori
• Ganasce di serraggio
• Ganasce centrali
• Accessori generali
• Ganasce adattatrici per sistemi di terzi

Nota
Interfaccia ganasce brevettata. Disponibili ganasce adattatrici anche per morse e sistemi di altri produttori.

Versioni disponibili
• MZQ 120-60
• MZQ 150-60
• MZQ 170-60
• MZQ 190-100
• MZQ 220-60
• MZQ 220-80
• MZQ 280-100
