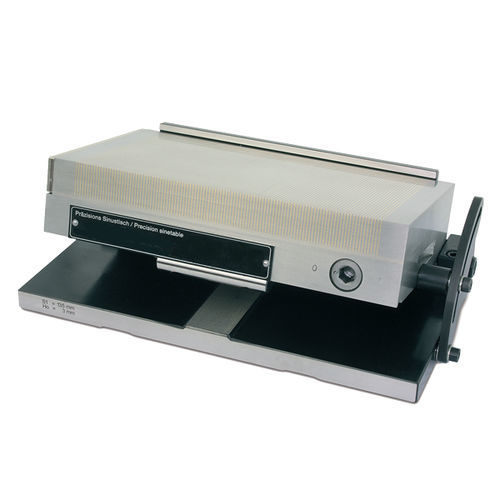

Piano magnetico con barra seno SPNS per rettificaper macchina di elettroerosioneper applicazioni metrologiche
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipi
- con barra seno
- Uso previsto
- per rettifica, per macchina di elettroerosione, per applicazioni metrologiche
Descrizione
Le tavole sinusoidali magnetiche precise del tipo SPNS con piastre di bloccaggio SPNM incorporate vengono lavorate molto bene e sono anche molto precise.
Il corpo base sinusoidale è temprato a 60 HRC, brunito e rettificato di precisione. È possibile regolare l'angolo attraverso i finecorsa.
I banchi sinusoidali SPNS sono utilizzati per l'elettroerosione, la rettifica e la misurazione di alta precisione.
Finitura
Preziosa panca sinusoidale con passo palo fine
Forza nominale ca. 100 N/cm²
Altezza del campo magnetico ca. 5 mm
Usurabilità ammissibile della piastra superiore 5 mm
Parallelismo 0,005/100 mm
Precisione angolare ± 0,0013°/ ± 5 sec.
---
Cataloghi
Magnetic clamping
64 Pagine
