Azionamento DC a tiristore max. 690 VAC | PLXD

di motore

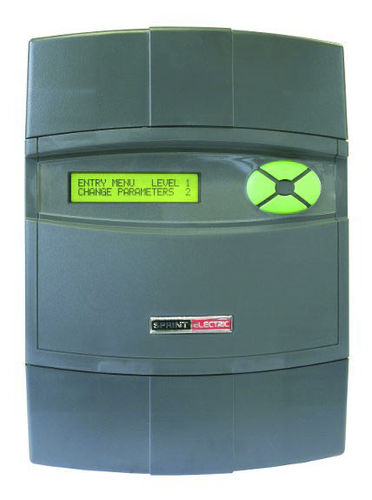

Il PLXD è utilizzato per il controllo di stack di tiristori esterni a 3 fasi per motori a corrente continua e possiede tutte le funzionalità della gamma PL/X. Si trova nella stessa confezione dei modelli PL/X 5 - 50. Il PLXD fornisce impulsi di azionamento del cancello per pilotare trasformatori di impulsi forniti dall'utente con corrente di impulso primario fino a 1,5 Amp. Ci sono terminali per accettare un segnale di corrente di armatura isolato generato esternamente, segnale di campo, segnale di campo, interruttore del sensore del dissipatore termico e feedback di tensione di armatura ad alta tensione. L'unità fornisce inoltre un'alimentazione +24v per i trasformatori di impulsi di comando del cancello, protetta da cortocircuito. Le seguenti configurazioni di stack possono essere gestite dal PLXD: 1) 6 impulsi 2 Ponte a quadranti (6 tiristori), o 2 ponti in parallelo (12 tiristori) 2) 6 impulsi 4 quadranti regen anti-ponte parallelo (12 tiristori). Ulteriori pile possono essere utilizzate in parallelo all'interno della capacità di azionamento del cancello. Tutti i terminali di controllo del cliente sono della varietà di terminali a vite ad innesto. Il PLXD può essere utilizzato fino a 690v AC sui suoi 3 ingressi di alimentazione ausiliaria di fase (EL1/2/3). Se necessario, le pile esterne possono avere tensioni più elevate. Gli ingressi di tensione dell'indotto possono monitorare fino a +/-1000 Volt DC. È presente un ponte di campo motore integrato con ingressi di alimentazione CA monofase indipendenti (EF2/3) per il controllo di campi fino a 32 Ampere. La tensione di ingresso dell'alimentazione del ponte di campo interno è 480v AC. È prevista la fornitura di un segnale esterno di feedback di campo e di controllo
