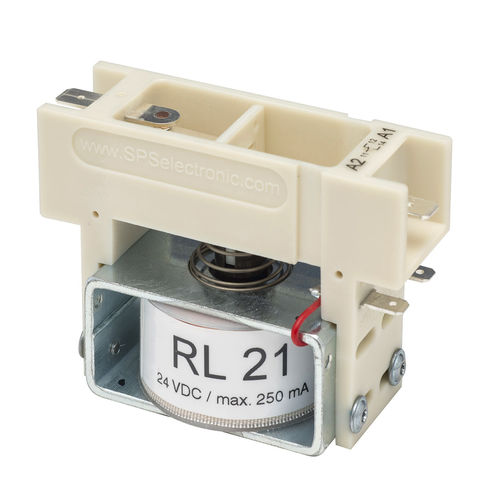

Relè elettromeccanico ad alta tensione RL 21

24 VDCconnessione Fastonad alta frequenza

• Tensione di commutazione max. 6000 VAC  • Corrente continua max. 30 A  • Un trasformista  • Connessioni Faston 6,3 mm • Bobina di eccitazione 24 VDC / 200 mA Il relè ad alta tensione RL 21 può commutare tensioni fino a 6.000 VCA in combinazione con correnti elevate. Inoltre, spesso è necessario commutare tensioni molto basse nell'intervallo dei mV e correnti nell'intervallo dei mA. I requisiti di qualità dei contatti di commutazione sono quindi estremamente elevati. Anche per le applicazioni industriali è necessario garantire una lunga durata. I relè sono utilizzati in particolare nei sistemi di test combinati di sicurezza e funzionali per il collaudo di prodotti elettrotecnici. In questi casi, per il test di alta tensione vengono commutate diverse migliaia di volt, mentre per il test di funzionamento, ad esempio per i motori, si verificano correnti fino a 30 A e si devono misurare resistenze nell'ordine dei mOhm. I relè elettromeccanici per la costruzione di sistemi e armadi di comando hanno dato prova di sé migliaia di volte. Per proteggere l'utente dal contatto involontario e pericoloso con i conduttori sotto tensione, SPS electronic ha sviluppato la protezione dei contatti DK 21. Questa protezione può essere inserita nei relè esistenti e, se necessario, rimossa con la stessa facilità. Questa protezione può essere inserita nei relè esistenti e, se necessario, rimossa con la stessa facilità.
