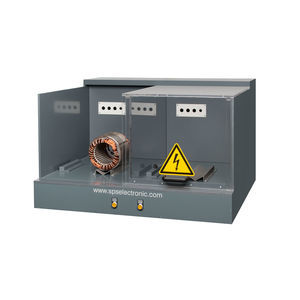

Accoppiatore induttivo HW 40

per rete elettricaRFper applicazioni industriali

Panoramica

Caratteristiche principali

• Accessorio per misuratori di sovratensioni/parti di scarica ST 4000B e ST 3820K
• Accoppiatore di linea attivo per campioni schermati
• Frequenza centrale: 317 MHz
• Disaccoppiamento induttivo, trasmissione a potenziale zero
• Alimentazione tramite lo strumento di prova collegato
• Progetto conforme CE secondo EN 50191

Descrizione dettagliata
Il HW 40 disaccoppia i segnali di scarica parziale dalla linea del campione tramite accoppiamento induttivo e li trasmette a potenziale zero agli strumenti di misura. Il filtraggio a banda stretta centrato su 317 MHz riduce le interferenze elettromagnetiche in ambienti industriali, consentendo misurazioni PD affidabili quando la rilevazione con antenna non è possibile. L'unità è pensata come accessorio per tester compatibili ed è alimentata dallo strumento di prova.

Specifiche tecniche

• Modello: HW 40
• Tipo: accoppiatore di linea attivo per misurazione di scariche parziali
• Applicazione: per campioni/dispositivi schermati quando la rilevazione con antenna è impraticabile
• Accoppiamento segnale: induttivo, trasmissione a potenziale zero
• Frequenza centrale: 317 MHz
• Filtro: filtro a banda stretta intorno a 317 MHz
• Alimentazione: fornita tramite il dispositivo di prova
• Compatibilità: progettato per ST 4000B e ST 3820K
• Conformità: conforme CE secondo EN 50191
