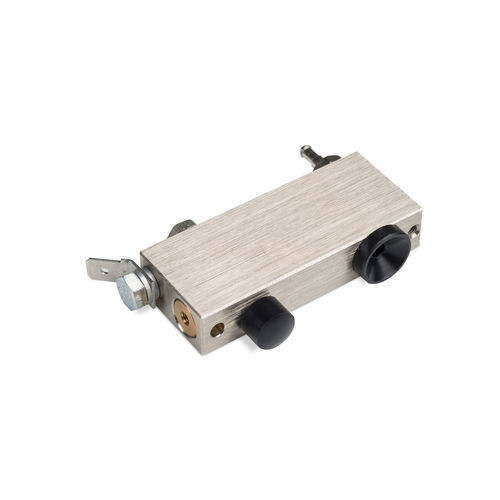

Manifold a 1 via LK 25-4

in plasticapneumatico

Descrizione
I morsetti pneumatici per cavi consentono il collegamento rapido delle estremità di cavo spellate nella produzione e nei banchi di prova automatizzati. Il contatto elettrico si ottiene inserendo il conduttore spellato nell'apertura di contatto. Uno stantuffo di conferma viene premuto di circa 1 mm dall'inserimento del cavo, azionando il pistoncino di serraggio che fissa il cavo al contenitore. Premendo il pulsante di apertura si interrompe l'alimentazione d'aria e si libera il contatto.

Funzionamento
Il pistoncino di serraggio pneumatico mantiene l'estremità del cavo nella cavità di contatto. L'inserimento del cavo aziona lo stantuffo di conferma (~1 mm), che avvia il movimento del pistoncino. Lo sgancio avviene tramite un pulsante che scarica il pistoncino interrompendo l'alimentazione d'aria compressa.

Applicazioni e integrazione
Più morsetti possono essere inseriti in un blocco plastico per un posizionamento compatto e un elevato isolamento tra i canali. La tecnologia a 4 fili può essere portata fino al morsetto pneumatico. Una valvola comune per un gruppo di morsetti consente lo sblocco simultaneo di tutte le connessioni tramite un unico segnale. SPS electronic fornisce soluzioni specifiche per il contatto elettrico in ambienti di test e produzione.

Funzionalità principali

• Morsetto pneumatico per estremità di cavi libere
• Azionamento ad aria compressa con sgancio tramite pulsante
• Attuazione del contatto tramite stantuffo di conferma (~1 mm)
• Disponibile per diametri max. 4 mm, 6 mm o 9 mm
• Connessione elettrica tramite spina Faston

Note
Per il contatto di superfici lisce come le manichette terminali, sono consigliate le versioni con corona a waffle (opzione WK). Le versioni WK sono contrassegnate dall'opzione "WK".

Caratteristiche / specificazioni tecniche

• Famiglia modello: serie LK 25
• Variante mostrata su questa pagina: LK 25-4
• Diametri di serraggio: 4 mm / 6 mm / 9 mm
• Funzionamento: aria compressa (pneumatico)
• Attuazione del contatto: stantuffo di conferma spinto ~1 mm dal cavo
• Meccanismo di contatto: pistoncino di serraggio
• Metodo di rilascio: pulsante che ventila l'alimentazione pneumatica per rilasciare il contatto
• Interfaccia elettrica: spina Faston
• Montaggio: possibile inserimento in blocchi plastici per disposizione compatta e elevata isolamento
• Raggruppamento: valvola comune possibile per rilascio simultaneo
• Accessorio opzionale: corona WK 25 per terminazioni lisce (es. manichette)
• Applicazioni tipiche: test automatizzati, collegamenti rapidi in produzione
