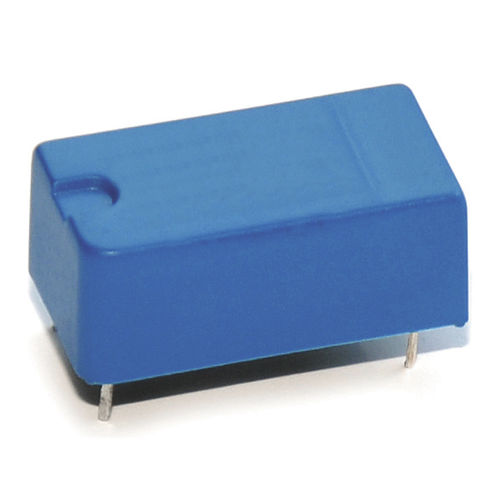

Optoaccoppiatore 535 Series

Optoaccoppiatori serie 535 per la separazione galvanica dei circuiti a sicurezza intrinseca (EXi), Tensione di isolamento min. 4 kVDC, CTR min. 3.0, taglio 2kHZ, certificato ATEX & IECEx (18 ATEX 0017 U, KIWA 18.009 U). Resistenza di isolamento ingresso/uscita fino a 10^13 Ω. Distanza tra ingresso e uscita per i massimi requisiti di sicurezza fino a 14,5 mm. Separazione galvanica e minore capacità di accoppiamento tra il circuito di ingresso e quello di uscita. È possibile il trasferimento del segnale analogico e digitale. Tempi di ritardo in uscita minori rispetto ai relè. Lunga durata dovuta all'usura non meccanica. I campi magnetici non hanno effetti sul funzionamento. Un fotodiodo rende i tempi di ciclo molto brevi. In grado di invertire il segnale di uscita durante il trasferimento. Specifiche Tensione di isolamento Ingresso/Uscita Min. (V DC) 4000 Rapporto di trasferimento di corrente lc/lf (lf = 10mA) Min. 3 Tempo di accensione/spegnimento (µsec) 19,5/212 Tensione collettore-emettitore (V DC) Max. 32 Distanza strisciante, percorso dell'aria I/O Min. (mm) 14,5 Temperatura ambiente °C -40 a 85 Applicazioni Qualsiasi fabbrica che richieda un elevato isolamento e ambienti non armati, impianti di lavorazione dei gas infiammabili, impianti di lavorazione medica dove l'ESD potrebbe essere un vero problema, operazioni di estrazione mineraria
