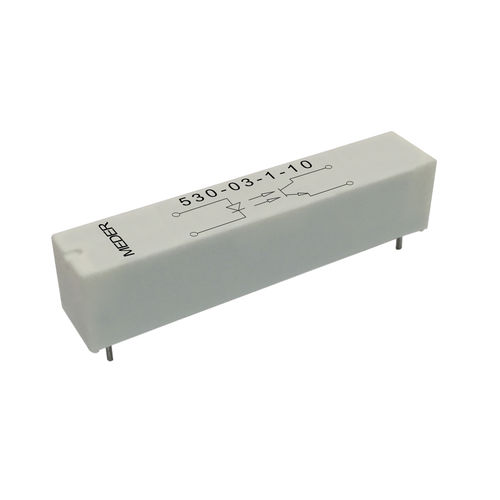

Optoaccoppiatore 530-03 Series

Optoaccoppiatori serie 530-03 per la separazione galvanica dei circuiti a sicurezza intrinseca, Tensione di isolamento fino a 20 kVDC, CTR min. 0,5 (50%), taglio 50 kHZ. Resistenza di isolamento ingresso/uscita fino a 10^12 Ω. Distanza tra ingresso e uscita per i massimi requisiti di sicurezza min. 34mm. Separazione galvanica e minore capacità di accoppiamento tra il circuito di ingresso e quello di uscita. È possibile il trasferimento di segnali analogici e digitali. Tempi di ritardo in uscita minori rispetto ai relè. Lunga durata dovuta all'usura non meccanica. I campi magnetici non hanno effetti sul funzionamento. Un fotodiodo rende i tempi di ciclo molto brevi. In grado di invertire il segnale di uscita durante il trasferimento. Specifiche Tensione di isolamento Ingresso/Uscita fino a (VDC) 20.000 Rapporto di trasferimento di corrente lc/lf (lf = 10mA) Min. 0.5 Frequenza di taglio 50 kHz Tempo di accensione/spegnimento (µsec) 5,5 / 4,2 Tensione collettore-emettitore (VDC) Max. 32 Distanza strisciante, percorso dell'aria I/O Min. (mm) 34 Temperatura ambiente °C -40 - 85 Applicazioni Qualsiasi fabbrica che richieda un elevato isolamento e ambienti non armati, impianti di lavorazione dei gas infiammabili, impianti di lavorazione medica dove l'ESD potrebbe essere un vero problema, operazioni di estrazione mineraria
