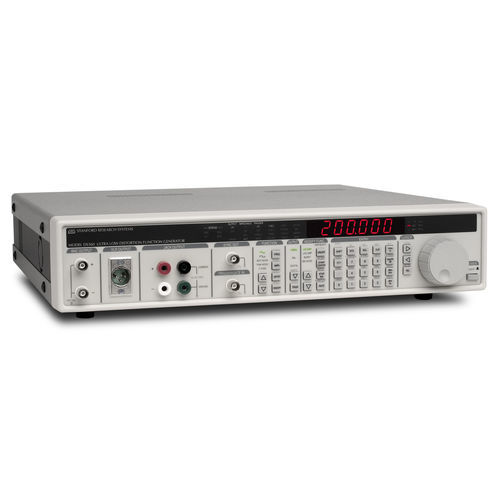

Generatore di funzione DS360

di forme d'onda arbitrarie

Il DS360 combina le prestazioni di una sorgente analogica a bassa distorsione con la precisione della sintesi digitale diretta (DDS). Con una distorsione armonica totale (THD) inferiore allo 0,001%, una precisione di frequenza di 25 ppm e un'ampia gamma di funzioni, tra cui sweep e burst, il DS360 è la sorgente ideale per le applicazioni di frequenza audio. Distorsione ultrabassa A differenza degli oscillatori RC convenzionali, il DS360 utilizza l'elaborazione digitale del segnale e un convertitore D/A di precisione a 20 bit per fornire una distorsione migliore di -100 dB sulla gamma di frequenze audio. Grazie all'architettura DDS, il DS360 ha le caratteristiche e la flessibilità di un generatore di funzioni sintetizzato contemporaneo. L'accurata schermatura e il layout della scheda riducono al minimo il rumore in uscita, rendendo il DS360 lo strumento ideale per la ricerca e lo sviluppo audio, la produzione e i test automatizzati. Stabilità di frequenza Le sorgenti analogiche a bassa distorsione hanno specifiche THD impressionanti, ma soffrono di scarsa precisione e risoluzione in frequenza. Il DS360 offre un'accuratezza di frequenza dello 0,0025% sull'intera gamma di frequenze. Ha una risoluzione di frequenza a 6 cifre da 1 mHz a 200 kHz e una stabilità di frequenza costante di 25 ppm. È possibile comporre 123.456 Hz dal pannello frontale e fare in modo che abbia un significato! Forme d'onda Il DS360 genera onde sinusoidali e quadre pulite, oltre a un segnale bitonale per il test IMD. Il segnale bitonale è definito come due onde sinusoidali o un'onda sinusoidale e un'onda quadra. Sia la frequenza che l'ampiezza sono impostate in modo indipendente per le due onde, consentendo di generare formati bitonali standard come SMPTE, DIM e CCIF.
