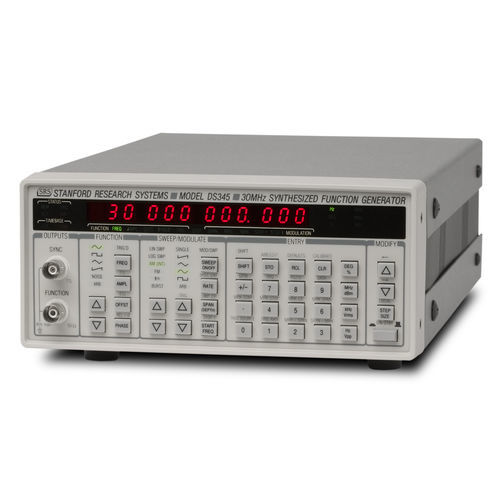

Generatore di funzione DS345

con scansione a sintesi diretta di frequenza DDS

Il generatore di funzioni DS345 è un generatore di funzioni sintetizzato a 30 MHz completo che utilizza un'innovativa architettura di sintesi digitale diretta (DDS). Genera molte forme d'onda standard con un'eccellente risoluzione in frequenza (1 µHz) e dispone di versatili capacità di modulazione, tra cui AM, FM, Burst, PM e sweep di frequenza. Genera inoltre forme d'onda arbitrarie con una rapida frequenza di aggiornamento di 40 Msample/s. Funzioni e uscite Il DS345 genera onde sinusoidali e onde quadre con frequenze fino a 30,2 MHz e forme d'onda a triangolo e a rampa fino a 100 kHz. La risoluzione di frequenza per tutte le funzioni è di 1 µHz. Oltre alle forme d'onda standard, l'unità fornisce anche una sorgente di rumore bianco a banda larga (10 MHz). Sia l'uscita di funzione che l'uscita TTL SYNC sono disponibili tramite connettori BNC flottanti sul pannello frontale. Entrambe le uscite hanno un'impedenza di uscita di 50 Ω e possono essere flottanti fino a ±40 V rispetto alla massa. L'ampiezza di tutte le uscite funzionali è regolabile da 10 mVpp a 10 Vpp con risoluzione a 3 cifre e può essere visualizzata in Vp, Vpp, Vrms o dBm. Inoltre, è possibile selezionare i livelli di uscita TTL ed ECL standard. Sul pannello posteriore sono presenti altri connettori utili. Un ingresso di trigger viene utilizzato per attivare forme d'onda arbitrarie, schemi di modulazione, sweep e burst, mentre un'uscita di trigger TTL consente la sincronizzazione di dispositivi esterni a sweep e burst. Un'uscita sweep genera una rampa da 0 V a 10 V sincronizzata con gli sweep di frequenza. Le uscite sweep marker consentono di evidenziare su un oscilloscopio porzioni specifiche di uno sweep di frequenza.
