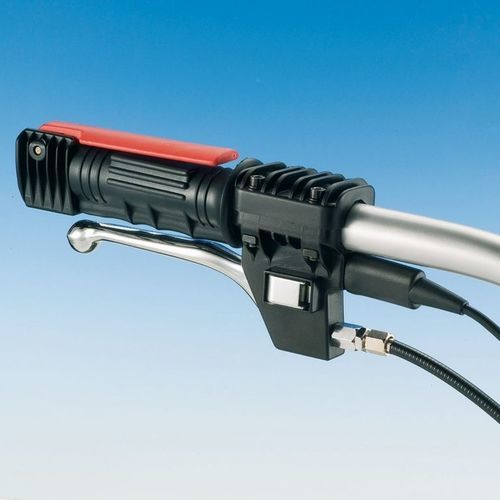

COMANDI COMBINATI ELETTRICI / MECCANICI PER MOTORSTOP BENZINA,
FRIZIONE INSERITA, CON CAVO ELETTRICO ESTERNO AL TUBO E MODULO D’ORDINE
Caratteristiche:
Funzionamento del comando: la leva inferiore B può essere azionata solo dopo l’azionamento della leva superiore A (vedi nota).
La leva superiore A è mantenuta azionata (abbassata) se la leva B è in stazionamento
Esempio di applicazione: dispositivo presenza uomo (spegnimento motore - leva A) abbinato al comando della leva frizione (leva B)
Contatto elettrico leva superiore A: microinterruttore normalmente aperto (vedi nota) Corsa lineare leva inferiore B in stazionamento (mm): 13.5
Materiale e colore leva superiore A: nylon rosso; supporto in nylon nero Materiale e trattamento leva inferiore B: metallo cromato; supporto in nylon nero
Montaggio: su tubo Tipo )ssaggio leva A: bussola ad espansione interna al tubo Montaggio: su tubo Tipo )ssaggio leva B: collare in nylon
Diametro interno tubo per leva A (mm): da 18 a 26.5 Diametro esterno tubo per leva B (mm): 22 - 25 - 26 - 27 - 28
