Sistema di misurazione di diametro EMP II

per contatto direttoautomaticoper controllo

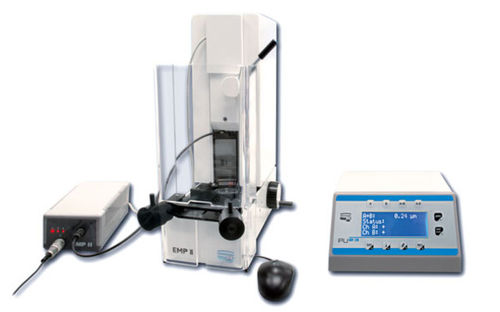

L'innovativo EMP II è in grado di testare blocchi di calibro di classe 0, 1 e 2. Con un campo di misura compreso tra 0,5 e 100 mm e una risoluzione di 0,01 µm, è sempre preciso. Descrizione del sistema: Le influenze termiche sul risultato della misurazione sono ridotte in gran parte dall'installazione locale dell'EMP 2, che consiste in una pesante base in ghisa con unità di posizionamento e misurazione, un'unità di commutazione del motore e un'unità di interfaccia PU 23. Il confronto avviene con blocchi di misura di almeno una classe superiore. La meccanica estremamente precisa per il posizionamento delle teste di misura sul campione garantisce un elevato grado di riproducibilità dei risultati di misura e quindi una calibrazione rapida e affidabile dei vostri blocchi di misura. I test sono eseguiti secondo la norma DIN EN 3650 e soddisfano i requisiti DAkkS. Il software di misurazione, documentazione e amministrazione, disponibile come opzione, elabora automaticamente tutti i risultati di misura dell'unità di interfaccia PU23 e garantisce una documentazione completa dei vostri blocchi di misura. Dati tecnici - Campo di applicazione 0,5 - 100 mm - Risoluzione 0,01 µm - Incertezza di misura (differenza di lunghezza D ≤ 10 µm) 0,03 µm + 0,002 * D Vantaggi - Misurazione semiautomatica, punti di misura definiti mediante un gate di commutazione - Impostazione locale per il disaccoppiamento termico - Due encoder posizionati in modo opposto per la misurazione differenziale - Misure comparative rispetto al riferimento del blocco di misura - Sollevamento automatico del blocco di misura durante il passaggio ai punti di misura - Elevata riproducibilità dei valori di misura - Misurazione rapida grazie alla meccanica sicura a una mano, registrazione rapida dei dati di misura - Trasferimento automatico di tutti i valori di misura al software a valle (es.: QMSOFT) - Design extra pesante con corpo fuso a portale
