Sistema di misurazione di lunghezza BMG x000 BV series

per contatto direttodi bandaper controllo

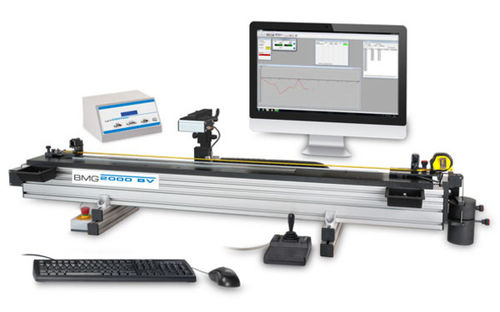

Descrizione del sistema Il calibratore di nastri di misura BMG 2000 BV, 3000 BV e 5000 BV testa automaticamente qualsiasi tipo e versione di nastri di misura, righelli e bastoni di misurazione. La telecamera CCD ad alta risoluzione registra in modo indipendente la divisione del campione che deve essere confrontata con il valore target e viene quindi registrata nel software. Il calibratore a nastro può essere posizionato su un tavolo o montato a parete grazie alla sua configurazione decentrata. Le misure a nastro più lunghe possono essere facilmente trasformate. Il software individua autonomamente il punto di posizione e continua il test. Le misure vengono visualizzate sull'unità di analisi e trasmesse al software di misura e analisi tramite l'interfaccia integrata. In questo modo è possibile testare e calibrare in modo efficiente i metri a nastro e le bilance. Il preposizionamento per il valore target avviene nella versione semiautomatica del misuratore a nastro. La linea di misura esatta viene regolata visivamente sul monitor della telecamera utilizzando la vite di regolazione. Il risultato viene poi trasmesso tramite il telecomando. Dati tecnici - Risoluzione 1 µm - Carico di trazione 5 N / 20 N / 50 N - Campo di serraggio dipendente dal dispositivo - Limite di errore 2000 mm < 0,05 mm / 3000 mm < 0,07 mm / 5000 mm < 0,09 mm - Peso 2000 mm = 78 kg / 3000 mm = 113 kg / 5000 mm = 170 kg
