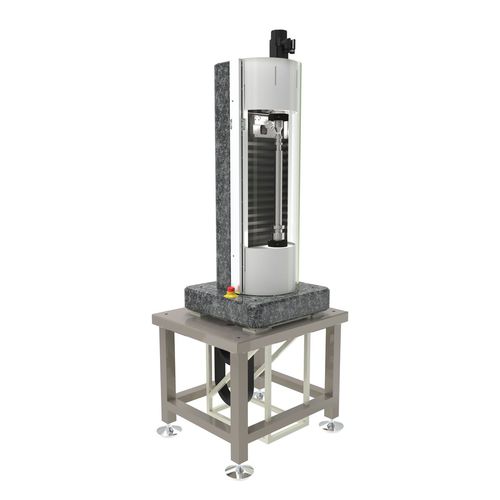

Calibro di misurazione universale 782492:001.26

Misuratore circolare per concentricità, circolarità e cilindricità | campo di misura: lunghezza massima 400 mm / Ø 35 mm Misura universale della circolarità di oggetti cilindrici La forza di gravità disturba la misurazione della cilindricità di oggetti lunghi. Per questo motivo, l'oggetto misurato viene tenuto tra le unità di supporto della punta. I coni delle unità di appoggio sono stati rettificati nell'assemblaggio completo durante il movimento, per ridurre al minimo l'eccentricità. Il movimento verticale è assicurato da uno stadio composto da guide lineari montate direttamente su una base di granito. Per il movimento verticale viene utilizzata una vite a ricircolo di sfere. Banco di prova universale per lunghezze fino a 400 mm e Ø 35 mm Ideale per prove universali di concentricità, circolarità e cilindricità di alberi campione con sensore ottico di distanza Classe di precisione < 1 µm Allineamento di alta precisione dell'albero/asse lineare Sincronizzazione dei due azionamenti Opzioni: Corse estensibili Adattamento al processo: portacampioni, estensione di assi X/Y aggiuntivi (motorizzati) Disaccoppiamento delle vibrazioni adattato Concetto e tecnologia di sicurezza (arresto di emergenza, interruttore della porta, griglia luminosa, scanner laser, STO, SLS) Progettazione individuale con rack, involucro o integrazione nel processo Sviluppo personalizzato con prototipi e produzione in serie
