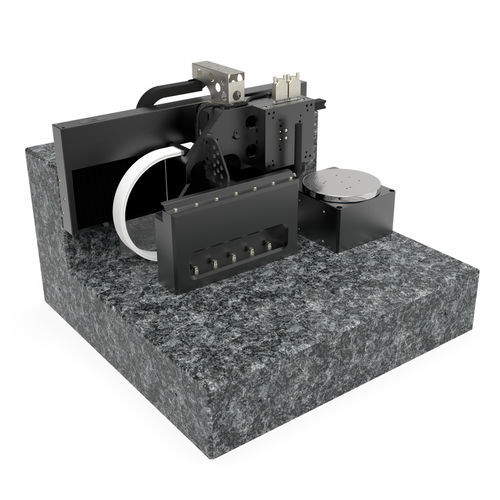

Sistema di posizionamento multiasse 782300:120.26

linearerotativoorizzontale

Sistema XZ-Phi | Motore lineare X, vite a sfere | Motore Z CC, rullo trasversale | Motore di coppia Phi Sistema di misura ad alta precisione con asse lineare e stadi rotanti Questo sistema di posizionamento multiasse X-Z-Phi è costituito da assi standard di alta precisione e durata (PMT160-300-EDLM, MT130-50-DC, DT170-TM), che possono essere combinati in modo ideale per ottenere una configurazione di misura ad alta precisione. Per i movimenti orizzontali, il PMT160-300-EDLM consente di ottenere dimensioni di passo minime nell'intervallo dei micrometri, oltre a velocità di posizionamento elevate. Per sfruttare tutta l'accuratezza della riga lineare, questa si trova allineata con la distanza da misurare (principio del comparatore di Abbé). La riga è posizionata separatamente dal tavolo, radialmente davanti alla tavola rotante, all'altezza del pezzo da misurare. Metrologia altamente precisa e affidabile - Ideale per l'impostazione di sistemi di metrologia ad alta precisione - Risoluzioni del sistema di misura nell'intervallo submicrometrico fino a 0,1 µm / 0,0001° - Ripetibilità ad alta precisione fino a 0,3 µm - Movimenti di rotazione finissimi, fino a 0,001° - Manutenzione ridotta e durata estremamente lunga Configurabile in modo flessibile: - Diverse varianti di motore: Motore CC, motore passo-passo, motore lineare e nanomotion - Utilizzo immediato con il controllore preconfigurato, incluso un software esemplare - Versioni per camera bianca ISO 14644-1
