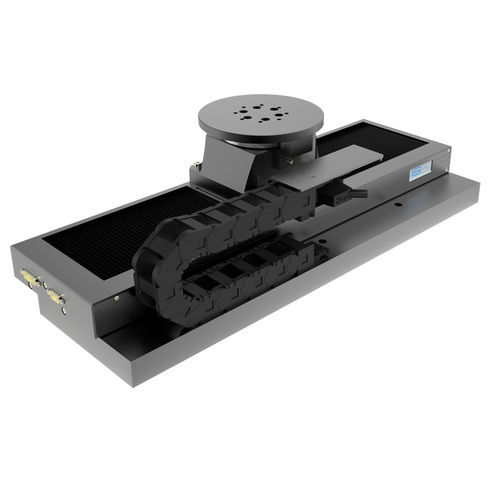

Sistema di posizionamento multiasse 782300:212.26

linearerotativoper applicazioni ottiche

X Sistema Phi per il posizionamento di lenti ottiche, cilindri, ad esempio calibro a stilo | X Motore DC, vite a sfera, rullo trasversale, sistema di misura lineare | Phi Servo AC, sistema di misura angolare Eccellente stabilità per risoluzioni enormi Questo sistema di posizionamento X-Phi è costituito dagli assi standard ad alta precisione e durata dello stadio lineare PMT160 e, per la rotazione, dal DTS130-HM. È ideale per le applicazioni di misura in cui il campione viene spostato con precisione nella posizione di misura e quindi non è necessario un asse di alimentazione aggiuntivo. Risultati di misura altamente precisi e affidabili - Ideale per la misura ottica di pezzi rotondi, come wafer e ottiche - Risparmia l'acquisto aggiuntivo di un asse di carico grazie ai movimenti rotatori di alta precisione con corsa - Elevata ripetibilità fino a 0,0017 - Sposta con precisione 1,9 µm con X nella posizione di misura Configurabile opzionalmente: - Corsa fino a 300 mm - Piastra di base in granito o alluminio - Disponibile con scala interna (270 mm) - Combinabile con altri stadi rotanti, ad esempio DT200 - Possibilità di versioni per camera bianca ISO 14644-1 - Utilizzo immediato con controller preconfigurato, incluso un software esemplare
