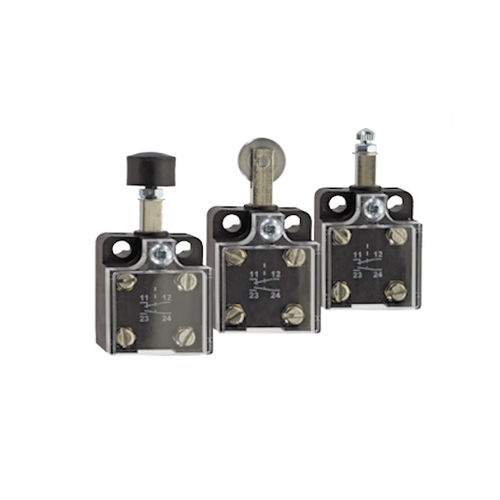

Contatto di fine corsa a camma rotante C 50 series

in miniaturaIECUL

• Custodia in termoplastica • Norme applicate EN ISO 13849-1, EN 60947-5-1 Custodia termoplastica, rinforzato con fibra di vetro, antiurto, autoestinguente UL 94 V-0 Azionatore pistoncino: ottone Coppia di serraggio viti di fissaggio di custodia : circa 1 Nm viti coperchio: circa 0,6 Nm Grado di protezione IP30 (IEC/EN 60529) B10d (10 % carico nominale) 500 000 (R: 70 000 – con un angolo di avvicinamento di 30°) TM max. 20 anni Grado di inquinamento 3 Materiale contatti argento Sistema di commutazione commutazione lenta, NC ad apertura obbligata A Elementi di commutazione 1 contatto NC/1 contatto NA, tipo Zb Collegamento morsetti a vite Sezione di collegamento max. 1,5 mm² Resistenza a tensione ad impulsi nominale Uimp 4 kV Tensione d’ isolamento nominale Ui 400 V Corrente termica convenzionale Ithe 4 A Corrente/tensione d’ esercizio nominale Ie/Ue 4 A/400 VAC Categoria d'impiego AC-15 Protezione da corto circuito 4 A gG/gN fusibile Temperatura circostante –20 °C … +75 °C Durata meccanica > 1 milione di manovre (R: 70 000 di manovre – con un angolo di avvicinamento di 30°) Frequenza di commutazioni max. 1800/h Precisione del punto di commutazione con commutazioni ripetute ± 0,1 mm Ampiezza di apertura dei contatti max. 2 x 4 mm
