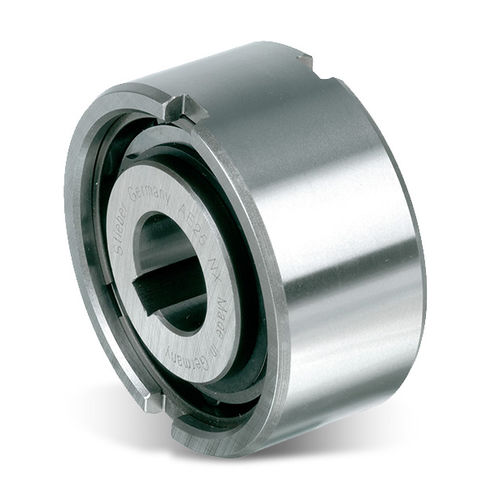

Ruota libera a rulli AE series

senza cuscinetti interni

Il tipo EA è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Il diametro esterno nominale è una dimensione con cuscinetto a sfera standard. Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto con la stessa tolleranza d'abitazione del diametro dell'indicata di alla seguente pagina. La corsa interna è chiusa a chiave all'asse. La corsa esterna ha una tolleranza di h6* e dovrebbe essere andata d'accordo un alloggio con una tolleranza di K7*. Le tacche laterali supplementari provvedono alla trasmissione positiva di coppia di torsione. Se la tolleranza d'abitazione è a R6, l'uso delle tacche non è necessario, ma l'alloggio deve essere abbastanza forte non espandersi dopo l'assemblea. Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna di ± S/2*.
