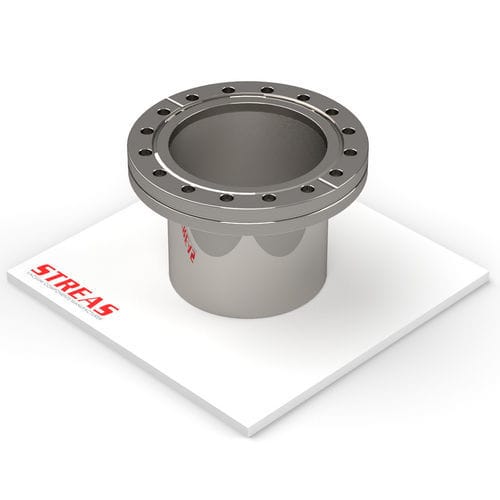

Flangia di bloccaggio meccanica FT seriesper tubiin acciaio inossidabile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- meccanica
- Applicazioni
- per tubi
- Altre caratteristiche
- in acciaio inossidabile
Descrizione
Flangia saldata a un tubo progettata per la linea CF; il serraggio avviene tramite bulloni. Prodotto disponibile in AISI 304 con finitura lucido meccanico esterno e grezzo interno.
Varianti (Articoli):
Caratteristiche / Specifiche tecniche:
Varianti (Articoli):
- FT16CF-18-35-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 16
- A: 34 mm (1.339 inch)
- B: 27 mm (1.063 inch)
- C: 35 mm (1.378 inch)
- D: 18 mm (0.709 inch)
- E: -
- F: -
- FT25CF-25_4-50-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 25
- A: 54 mm (2.126 inch)
- B: 41,3 mm (1.626 inch)
- C: 50 mm (1.969 inch)
- D: 25,4 mm (1 inch)
- E: -
- F: -
- FT38CF-38-60-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 38
- A: 70 mm (2.756 inch)
- B: 58,7 mm (2.311 inch)
- C: 60 mm (2.362 inch)
- D: 38 mm (1.496 inch)
- E: -
- F: -
- FT38CF-42_4-60-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 38
- A: 70 mm (2.756 inch)
- B: 58,7 mm (2.311 inch)
- C: 60 mm (2.362 inch)
- D: 42,4 mm (1.669 inch)
- E: -
- F: -
- FT38CF-44_5-60-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 38
- A: 70 mm (2.756 inch)
- B: 58,7 mm (2.311 inch)
- C: 60 mm (2.362 inch)
- D: 44,5 mm (1.752 inch)
- E: -
- F: -
- FT50CF-50_8-80-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 50
- A: 85 mm (3.346 inch)
- B: 72,4 mm (2.85 inch)
- C: 80 mm (3.15 inch)
- D: 50,8 mm (2 inch)
- E: -
- F: -
- FT63CF-70-90-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 63
- A: 114 mm (4.488 inch)
- B: 92,2 mm (3.63 inch)
- C: 90 mm (3.543 inch)
- D: 70 mm (2.756 inch)
- E: -
- F: -
- FT75CF-76-90-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 75
- A: 117 mm (4.606 inch)
- B: 102,3 mm (4.028 inch)
- C: 90 mm (3.543 inch)
- D: 76 mm (2.992 inch)
- E: -
- F: -
- FT100CF-104-100-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 100
- A: 152 mm (5.984 inch)
- B: 130,3 mm (5.13 inch)
- C: 100 mm (3.937 inch)
- D: 104 mm (4.094 inch)
- E: -
- F: -
- FT125CF-129-100-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 125
- A: 171,5 mm (6.752 inch)
- B: 151,6 mm (5.969 inch)
- C: 100 mm (3.937 inch)
- D: 129 mm (5.079 inch)
- E: -
- F: -
- FT150CF-154-120-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 150
- A: 202 mm (7.953 inch)
- B: 181 mm (7.126 inch)
- C: 120 mm (4.724 inch)
- D: 154 mm (6.063 inch)
- E: -
- F: -
- FT200CF-204-120-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 200
- A: 253 mm (9.961 inch)
- B: 231,8 mm (9.126 inch)
- C: 120 mm (4.724 inch)
- D: 204 mm (8.031 inch)
- E: -
- F: -
- FT250CF-254-150-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 250
- A: 306 mm (12.047 inch)
- B: 284 mm (11.181 inch)
- C: 150 mm (5.906 inch)
- D: 254 mm (10 inch)
- E: -
- F: -
- FT275CF-273-150-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 275
- A: 336 mm (13.228 inch)
- B: 306,3 mm (12.059 inch)
- C: 150 mm (5.906 inch)
- D: 273 mm (10.748 inch)
- E: -
- F: -
- FT295CF-306-200-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 295
- A: 355,6 mm (14 inch)
- B: 325,4 mm (12.811 inch)
- C: 200 mm (7.874 inch)
- D: 306 mm (12.047 inch)
- E: -
- F: -
- FT300CF-306-200-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 300
- A: 368 mm (14.488 inch)
- B: 338,1 mm (13.311 inch)
- C: 200 mm (7.874 inch)
- D: 306 mm (12.047 inch)
- E: -
- F: -
- FT350CF-356-200-4
- Materiali: AISI 304
- Finitura: Lucido mecc. Est. e Grezzo Int.
- DN: 350
- A: 419,1 mm (16.5 inch)
- B: 388,9 mm (15.311 inch)
- C: 200 mm (7.874 inch)
- D: 356 mm (14.016 inch)
- E: -
- F: -
Caratteristiche / Specifiche tecniche:
- Linea: CF
- Tipo linea: CF
- Tipologia prodotto: Flange (flangia con tubo)
- Materiale standard: AISI 304
- Finitura: Lucido meccanico esterno e grezzo interno
- Serraggio: tramite bulloni
- Gamma dimensionale: DN 16 ÷ DN 350 (varianti come da elenco articoli)
- Documentazione tecnica disponibile: scheda prodotto commerciale e scheda tecnica (PDF)
