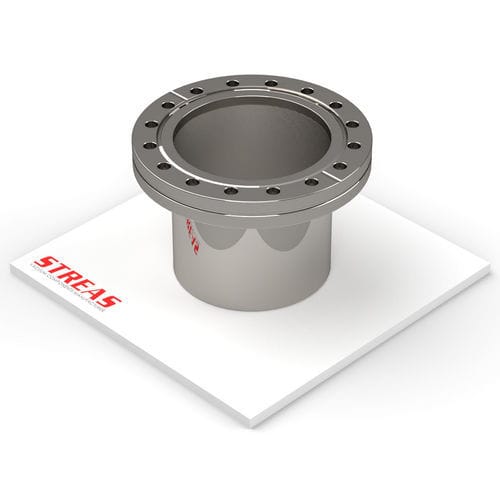

Flangia per saldatura di tubi FGT series

per tubiin acciaio inossidabilea saldare

Descrizione: Flangia saldata a un tubo: la parte forata può ruotare rispetto al dentello solidale al tubo, garantendo facilità di utilizzo e montaggio. Il serraggio avviene tramite bulloni. Disponibile in AISI 304.

Articoli disponibili (tabella completa):

• Codice: FGT16CF-18-35-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 16 — A: 34 mm (1.339 inch) — B: 27 mm (1.063 inch) — C: 35 mm (1.378 inch) — D: 18 mm (0.709 inch) — E: - — F: -
• Codice: FGT25CF-25_4-50-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 25 — A: 54 mm (2.126 inch) — B: 41,3 mm (1.626 inch) — C: 50 mm (1.969 inch) — D: 25,4 mm (1 inch) — E: - — F: -
• Codice: FGT38CF-38-60-4 — Disponibilità: Media disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 38 — A: 70 mm (2.756 inch) — B: 58,7 mm (2.311 inch) — C: 60 mm (2.362 inch) — D: 38 mm (1.496 inch) — E: - — F: -
• Codice: FGT38CF-42_4-60-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 38 — A: 70 mm (2.756 inch) — B: 58,7 mm (2.311 inch) — C: 60 mm (2.362 inch) — D: 42,4 mm (1.669 inch) — E: - — F: -
• Codice: FGT38CF-44_5-60-4 — Disponibilità: Media disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 38 — A: 70 mm (2.756 inch) — B: 58,7 mm (2.311 inch) — C: 60 mm (2.362 inch) — D: 44,5 mm (1.752 inch) — E: - — F: -
• Codice: FGT50CF-50_8-80-4 — Disponibilità: Media disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 50 — A: 85 mm (3.346 inch) — B: 72,4 mm (2.85 inch) — C: 80 mm (3.15 inch) — D: 50,8 mm (2 inch) — E: - — F: -
• Codice: FGT63CF-70-90-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 63 — A: 113 mm (4.449 inch) — B: 92,2 mm (3.63 inch) — C: 90 mm (3.543 inch) — D: 70 mm (2.756 inch) — E: - — F: -
• Codice: FGT75CF-76-90-4 — Disponibilità: Bassa disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 75 — A: 117 mm (4.606 inch) — B: 102,4 mm (4.031 inch) — C: 90 mm (3.543 inch) — D: 76 mm (2.992 inch) — E: - — F: -
• Codice: FGT100CF-104-100-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 100 — A: 152 mm (5.984 inch) — B: 130,3 mm (5.13 inch) — C: 100 mm (3.937 inch) — D: 104 mm (4.094 inch) — E: - — F: -
• Codice: FGT125CF-129-100-4 — Disponibilità: Bassa disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 125 — A: 171,5 mm (6.752 inch) — B: 151,6 mm (5.969 inch) — C: 100 mm (3.937 inch) — D: 129 mm (5.079 inch) — E: - — F: -
• Codice: FGT150CF-154-120-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 150 — A: 202 mm (7.953 inch) — B: 181 mm (7.126 inch) — C: 120 mm (4.724 inch) — D: 154 mm (6.063 inch) — E: - — F: -
• Codice: FGT200CF-204-120-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 200 — A: 253 mm (9.961 inch) — B: 231,8 mm (9.126 inch) — C: 120 mm (4.724 inch) — D: 204 mm (8.031 inch) — E: - — F: -
• Codice: FGT250CF-254-150-4 — Disponibilità: Alta disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 250 — A: 306 mm (12.047 inch) — B: 284 mm (11.181 inch) — C: 150 mm (5.906 inch) — D: 254 mm (10 inch) — E: - — F: -
• Codice: FGT275CF-273-150-4 — Disponibilità: Bassa disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 275 — A: 336 mm (13.228 inch) — B: 306,3 mm (12.059 inch) — C: 150 mm (5.906 inch) — D: 273 mm (10.748 inch) — E: - — F: -
• Codice: FGT300CF-306-200-4 — Disponibilità: Media disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 300 — A: 368 mm (14.488 inch) — B: 338,1 mm (13.311 inch) — C: 200 mm (7.874 inch) — D: 306 mm (12.047 inch) — E: - — F: -
• Codice: FGT350CF-356-200-4 — Disponibilità: Media disponibilità — Materiali: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 350 — A: 419,1 mm (16.5 inch) — B: 388,8 mm (15.307 inch) — C: 200 mm (7.874 inch) — D: 356 mm (14.016 inch) — E: - — F: -

Caratteristiche / Specificazioni tecniche:

• Linea: CF
• Tipo linea: CF
• Tipologia prodotto: Flange
• Materiale standard: AISI 304
• Finitura: Lucido meccanico esterno e grezzo interno
• Montaggio/Utilizzo: flange saldata al tubo; la parte forata ruota rispetto al dentello solidale al tubo; serraggio tramite bulloni
• Documentazione tecnica disponibile: scheda prodotto commerciale (PDF) e scheda tecnica (PDF)
