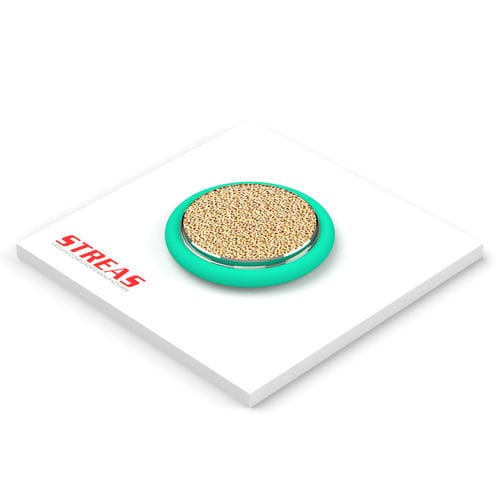

Anello di posizionamento ACFS series

Anello di centraggio con filtro sinterizzato progettato per connessioni KF, che assicura il centraggio delle flange e la tenuta mediante O-ring. Il componente è adatto ad applicazioni industriali grazie alla resistenza alla corrosione e alle alte temperature.

Articoli disponibili

• ACFS10KF-4/FKM/B — DN 10: A = 12 mm (0.472 in); B = 3,9 mm (0.154 in)
• ACFS16KF-4/FKM/B — DN 16: A = 17 mm (0.669 in); B = 3,9 mm (0.154 in)
• ACFS25KF-4/FKM/B — DN 25: A = 26 mm (1.024 in); B = 3,9 mm (0.154 in)
• ACFS40KF-4/FKM/B — DN 40: A = 41 mm (1.614 in); B = 3,9 mm (0.154 in)
• ACFS50KF-4/FKM/B — DN 50: A = 52 mm (2.047 in); B = 3,9 mm (0.154 in)

Descrizione estesa
Elemento di tenuta composto da un anello in AISI 304, un filtro sinterizzato in bronzo e una guarnizione in Fluoroelastomero (FKM). L’anello garantisce il centraggio delle flange e funge da supporto per l’O-ring che permette la tenuta. I filtri in bronzo sinterizzato hanno grande capacità di trattenere le particelle e sono facilmente pulibili e riutilizzabili molte volte. Sono resistenti alla corrosione e alle alte temperature, rendendoli ideali per applicazioni industriali.

Caratteristiche / Specificazioni tecniche

• Linea: KF
• Tipologia prodotto: Tenute (sealing)
• Materiali: anello AISI 304; filtro in bronzo sinterizzato; guarnizione in FKM (Viton)
• Finitura: Naturale
• Funzione: centraggio flange e supporto per O-ring per garantire la tenuta
• Proprietà del filtro: elevata capacità di ritenzione particelle, facilmente pulibile e riutilizzabile
• Resistenze: resistenza alla corrosione e alle alte temperature
