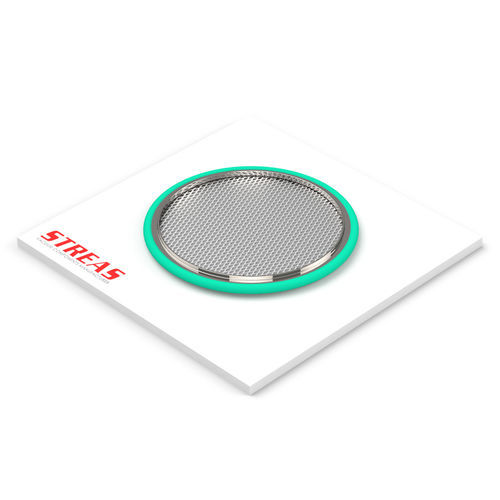

Anello di posizionamento ACRM series

Anello di centraggio per flange con rete metallica e o-ring progettato per connessioni ISO (ISO-K, ISO-F, ISO-Q). Garantisce il centraggio delle flange, la tenuta tramite o-ring e la filtrazione tramite la mesh metallica.

Articoli disponibili

• ACRM63ISO-4/4/FKM — Materiali: AISI 304 e FKM (Viton); Finitura: Naturale; DN: 63; A: 70 mm (2.756 in); B: 3,9 mm (0.154 in); Disponibilità: Alta
• ACRM80ISO-4/4/FKM — Materiali: AISI 304 e FKM (Viton); Finitura: Naturale; DN: 80; A: 83 mm (3.268 in); B: 3,9 mm (0.154 in); Disponibilità: Media
• ACRM100ISO-4/4/FKM — Materiali: AISI 304 e FKM (Viton); Finitura: Naturale; DN: 100; A: 102 mm (4.016 in); B: 3,9 mm (0.154 in); Disponibilità: Alta
• ACRM160ISO-4/4/FKM — Materiali: AISI 304 e FKM (Viton); Finitura: Naturale; DN: 160; A: 153 mm (6.024 in); B: 3,9 mm (0.154 in); Disponibilità: Alta
• ACRM200ISO-4/4/FKM — Materiali: AISI 304 e FKM (Viton); Finitura: Naturale; DN: 200; A: 213 mm (8.386 in); B: 3,9 mm (0.154 in); Disponibilità: Bassa
• ACRM250ISO-4/4/FKM — Materiali: AISI 304 e FKM (Viton); Finitura: Naturale; DN: 250; A: 261 mm (10.276 in); B: 3,9 mm (0.154 in); Disponibilità: Bassa

Caratteristiche / specifiche tecniche

• Composizione: anello interno, guarnizione e rete metallica (mesh)
• Materiali: rete e anello in AISI 304; guarnizioni disponibili in Fluoroelastomero (FKM, Viton)
• Linea compatibile: ISO-K, ISO-F, ISO-Q
• Tipo linea: ISO
• Tipologia prodotto: Tenute (sealing element)
• Finitura: Naturale
• Funzioni: centraggio delle flange, supporto per o-ring per la tenuta, filtrazione tramite mesh metallica
