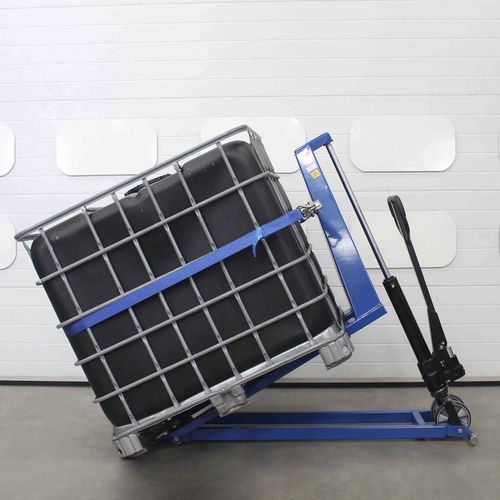

Ribaltatore manuale ITM01

idraulicoper contenitori IBCin acciaio inossidabile

Panoramica del prodotto
Il ribaltatore IBC ITM01 è un'unità manuale-idraulica progettata per svuotare completamente IBC a base aperta e ridurre gli sprechi di prodotto. Il sistema di inclinazione è idoneo per IBC con portata fino a 1000 kg e non è destinato a IBC a base chiusa.

Caratteristiche principali

• Disposizione e costruzione delle forche: forche fisse con larghezza esterna di 540 mm per adattarsi sotto IBC standard da 1000 litri a base aperta.
• Fissaggio dell'IBC: cricchetto in acciaio inox 50 mm e cinghia in poliestere 50 mm per il blocco durante lo svuotamento; tensionamento tramite cricchetto e sgancio rapido per la rimozione.
• Ribaltamento manuale: pompa manuale-idraulica a sollevamento rapido azionata pompando una leva; leva di controllo e valvola di discesa per riportare l'IBC in posizione verticale.
• Opzione ATEX: variante ITM01-Ex disponibile per zone 1, 2, 21 e 22 (gas e polvere); elevatore idraulico progettato per continuità elettrica; dichiarazione di conformità fornita.
• Costruzione: telaio in acciaio con barra di bloccaggio in acciaio inox; acciaio dolce sabbiato, componenti inox trattati con aqua-blast; primer e verniciatura a polvere poliesterica sull'acciaio dolce; superfici inox lisce e pulite.
• Mobilità e funzionamento: l'unità può essere spostata a vuoto; l'operazione di ribaltamento avviene con unità stazionaria.

Punti di prestazione

• Portata (SWL): 1000 kg
• Angolo di inclinazione: 28° massimo (sufficiente per svuotare completamente un IBC a base aperta)
• Sforzo operatore: <15 kg di sforzo manuale sulla leva della pompa

Costruzione, ruote e finitura

• Larghezza forca (esterna): 540 mm
• Lunghezza forca: 1170 mm
• Lunghezza unità: 1725 mm
• Ruote anteriori: rulli per pallet, 80 mm, cuscinetti di precisione
• Ruote posteriori: ruote sterzanti, 200 mm, cuscinetti di precisione
• Materiali ruote: mozzo in alluminio con pneumatici in poliuretano
• Colore unità: RAL 5010 (blu)
• Conformità: CE / UKCA

Documentazione
Specifiche tecniche e manuale di uso sono forniti per il modello ITM01; la scheda completa include dimensioni, pesi e istruzioni di manutenzione.

Specifiche tecniche

• Modello: ITM01
• Portata (SWL): 1000 kg
• Compatibilità IBC: compatibile con IBC a base aperta (non adatto a IBC a base chiusa)
• Angolo di inclinazione: 28° massimo
• Larghezza forca (esterna): 540 mm
• Lunghezza forca: 1170 mm
• Lunghezza unità: 1725 mm
• Sistema di sollevamento: pompa manuale-idraulica a sollevamento rapido con leva di controllo e valvola di discesa
• Movimento: spostare l'unità solo scarica; l'unità rimane stazionaria durante il ribaltamento
• Metodo di fissaggio: cricchetto inox 50 mm e cinghia poliestere 50 mm
• Costruzione: telaio in acciaio con barra di fissaggio inox
• Preparazione metalli: acciaio dolce sabbiato, parti inox aqua-blastate
• Finitura superficiale: primer e verniciatura a polvere poliesterica su acciaio dolce; inox liscio
• Colore unità: RAL 5010 (blu)
• Ruote anteriori: rulli per pallet 80 mm, cuscinetti di precisione
• Ruote posteriori: ruote sterzanti 200 mm, cuscinetti di precisione
• Materiali ruote: mozzo in alluminio con pneumatici in poliuretano
• Conformità: CE / UKCA
• Opzione ATEX: ITM01-Ex disponibile per zone 1, 2, 21 e 22; funzionalità di messa a terra/continuità e Dichiarazione di Conformità fornite
