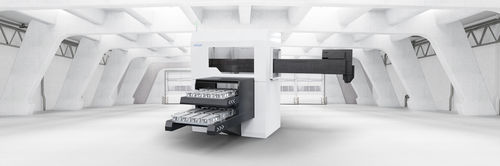

Caricatore automatico a portale UNILOAD

per pezzo singolo

Panoramica
uniLoad è una soluzione di carico basata su una cella portal lineare con due pinze parallele, progettata per le macchine STUDER S31 e S33 con distanze tra punte di 650 mm e 1000 mm. Il sistema gestisce alberi fino a 650 mm di lunghezza (Ø max 100 mm) e pezzi in mandrino fino a 100 mm di lunghezza (Ø max 260 mm). I pezzi vengono forniti tramite un sistema di pallet standardizzato. Il modulo base include un involucro adattato al design della macchina e uno sportello di carico di serie per un funzionamento sicuro e pulito.

Vantaggi

• Automazione standard per un'ampia gamma di pezzi
• Wizard di configurazione intuitivo per una rapida messa in servizio
• Impostazione e riassetto rapidi in meno di 15 minuti
• Forni mento pezzi semplice tramite pallet
• Nessuna competenza di programmazione richiesta
• Modulo espandibile per esigenze future

Specifiche tecniche
Tipo macchina: S31 e S33 (distanze tra punte 650 mm e 1000 mm)
Gamma di pezzi: Alberi e pezzi in mandrino
Autonomia: 5 pallet (dipende dalla dimensione del pezzo)
Dimensioni pezzi: Lunghezza pezzi in mandrino fino a 100 mm / Lunghezza alberi fino a 650 mm; Diametro pezzi in mandrino fino a Ø 260 mm / Diametro alberi fino a Ø 100 mm
Diametro di presa alberi: min Ø 6 mm / max Ø 100 mm
Diametro di presa pezzi in mandrino: min Ø 6 mm / max Ø 260 mm
Peso pezzo: max 5 kg (funzionamento alternato) / max 15 kg (pinza singola)
Tempo di carico pezzo: 10–12 s (alternato); 18 s (pinza mandrino singola); tempo di rifornimento 7 s
Controllo: Comando tramite schermo Siemens 9" e interfaccia utente intuitiva
Costruzione e dotazione: Telaio base con involucro e porta di set-up; trave portal con pinza singola o doppia; alimentazione pallet/nastro e uscita SPC/NIO
Ingombro indicativo: Larghezza 2650 mm, Lunghezza 1600 mm
Interfaccia: Interfaccia caricatore STUDER B3 Profinet
Set standard pinze per alberi: Ø 6–18 mm; Ø 15–30 mm; Ø 29–45 mm; Ø 45–60 mm; Ø 60–80 mm; Ø 80–90 mm; Ø 90–100 mm

Caratteristiche / specifiche tecniche

• Prodotto: uniLoad
• Tipi macchina compatibili: S31, S33 (distanze tra punte 650 mm, 1000 mm)
• Pezzi gestiti: Alberi e pezzi in mandrino
• Lunghezza max (albero): 650 mm; Lunghezza max (mandrino): 100 mm
• Diametro max: Mandrino Ø 260 mm / Albero Ø 100 mm
• Intervalli diametri di presa: Ø 6–100 mm (alberi), Ø 6–260 mm (mandrino)
• Peso pezzo: fino a 5 kg (alternato), fino a 15 kg (pinza singola)
• Autonomia: 5 pallet (dipende da dimensione pezzo)
• Tempo di carico: 10–12 s (alternato), 18 s (pinza mandrino singola)
• Controllo: Schermo Siemens 9" con IU intuitiva
• Interfaccia: Interfaccia caricatore STUDER B3 Profinet
• Ingombro: ca. L 1600 mm x P 2650 mm
• Costruzione: Telaio base con involucro e porta di set-up; trave portal (singolo/doppio); alimentatore pallet
• Diametri pinze standard per alberi: 6–100 mm (kit forniti)
