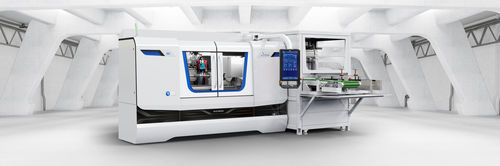

Caricatore automatico per pezzo singolo EASYLOAD

Descrizione
Sistema di caricamento a portale easyLoad per rettificatrici STUDER modelli S31, S33, S22 e S41. Soluzione a portale con pinza a V per componenti d'albero fino a 300 mm di lunghezza e diametro di presa Ø 4–30 mm (ingombro massimo Ø 50 mm). I pezzi vengono forniti tramite un nastro sincronizzato standardizzato e regolabile. L'involucro del modulo base è adattato al design della macchina per garantire un funzionamento sicuro e pulito.

Vantaggi

• Automazione standard che copre un ampio spettro di pezzi
• Fornitura dei pezzi semplice e affidabile
• Non sono necessarie competenze di programmazione robotica
• Tempi di consegna ridotti grazie alla standardizzazione
• Espandibile per esigenze future

Macchine compatibili

• S31
• S33
• S22
• S41

Specifiche tecniche

• Tipo macchina: S31, S33, S22, S41
• Spettro di pezzi: Componenti d'albero, serraggio tra punte
• Autonomia: Fino a 50 pezzi (Ø max 30 mm)
• Dimensioni pezzi: Lunghezza 20–300 mm; Ø presa 4–30 mm; Ø pezzo fino a 75 mm
• Peso max pezzo: 10 kg (pinza doppia) / 5 kg (pinza singola)
• Tempo di carico pezzo: 6–8 s (escl. contropunta sincronizzata)
• Sistema di controllo: STUDER CNC
• Costruzione e equipaggiamento: Telaio base con carenatura e porta di set-up; modulo a portale con 1 carro e asse NC; due unità di presa in disposizione a V con pinze parallele pneumatiche
• Equipaggiamento periferico: Nastro sincronizzato con blocco a V per pezzi grezzi, regolabile per diverse dimensioni; indicizzazione avanti/indietro; nastro sincronizzato per pezzi finiti
• Ingombro (circa): Larghezza 1200 mm, Lunghezza 2500 mm
