Adattatore per telecamera meccanica TS-MS-01 series

USBmodulare

Panoramica del prodotto
Questo adattatore consente di collegare fotocamere CCD e digitali a diversi tipi di microscopi. Progettato con tecnologia ottica giapponese affidabile, il TS-MS-01 corregge le aberrazioni per fornire immagini nitide fino ai bordi.

Caratteristiche principali

• Progetto ottico ad alte prestazioni: corregge aberrazione cromatica, curvatura di campo e distorsione (configurazione lente: 5 gruppi, 8 elementi).
• Permette di acquisire immagini nitide e non distorte su tutto il campo.
• Scala micrometrica installabile (Ø19 mm, spessore 1 mm) (scala non inclusa).
• Ampia compatibilità: tubo binoculare Ø23,2 mm (biologico/metallografico), barilotto binoculare per microscopi stereo Ø30 mm e barilotto C-mount.
• Compatibile con camere C-mount per acquisizione live; acquisizione USB possibile con camera appropriata.
• Regolazione fine della dimensione dell'immagine per adattarsi a diversi modelli di fotocamera e variare leggermente l'ingrandimento.

Dati prodotto
P/N | Descrizione | Elementi inclusi | Peso (g) | Prezzo (JPY, escl. tasse)

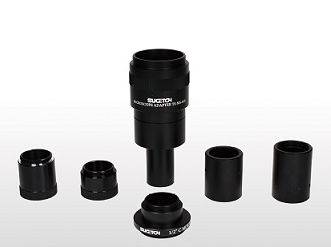

TS-MS-01 | Kit base adattatore per microscopio | Adattatore per microscopio; Adattatore per fotocamera CCD 1/2"; Adattatore di conversione per barilotto C-mount; Adattatore di conversione per barilotto obiettivo Ø30 mm; Chiave Allen (1,27); Cacciavite piatto (2,4); Scatola di imballaggio; Manuale di istruzioni | 542.8 | 58.500
TS-MS-01A | Adattatore per fotocamera reflex digitale (richiede TS-MS-01) | Venduto come accessorio per TS-MS-01 | 77.2 | 20.000
TS-MS-01B | Adattatore zoom varifocale per fotocamera C-mount (richiede TS-MS-01) | Richiede TS-MS-01 | - | Prossimamente
TS-MS-01-SET1 | Kit TS-MS-01 + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78.500

Specifiche dell'adattatore per microscopio
Configurazione lente | Ingrandimento ottico | F.L. | NA | Planarità | Paese di origine
5G8E | 1,9X | 92,53 mm | 0,025 mm | Planarità: Oltre il 90%* | Giappone
*Significa che può mettere a fuoco oltre il 90% dell'immagine.

Note d'uso / Informazioni aggiuntive
Gli esempi mostrano il montaggio di reflex e lo schema di installazione per telecamera CCD. Le immagini del prodotto mostrano configurazioni con fotocamera montata e immagini campione. Sono disponibili accessori dedicati e adattatori di montaggio per fotocamera (varianti T-mount per diversi attacchi) per collegare vari sistemi; tali adattatori sono progettati per l'uso con il sistema TS-MS-01 e non come prodotti standalone.

Caratteristiche tecniche

• Modello / Serie: serie TS-MS-01 (TS-MS-01, TS-MS-01A, TS-MS-01B, TS-MS-01-SET1)
• Configurazione lente: 5 gruppi, 8 elementi (5G8E)
• Ingrandimento ottico: 1,9X
• Lunghezza focale (F.L.): 92,53 mm
• NA / specifica apertura: 0,025 mm
• Planarità: Oltre il 90%
• Paese di origine: Giappone
• Elementi inclusi (TS-MS-01): Adattatore per fotocamera CCD 1/2"; adattatori di conversione per C-mount e barilotto Ø30 mm; chiave Allen (1,27); cacciavite piatto (2,4); scatola di imballaggio; manuale di istruzioni
• Peso (TS-MS-01): 542,8 g
• Prezzo (TS-MS-01, escl. tasse): 58.500 JPY
