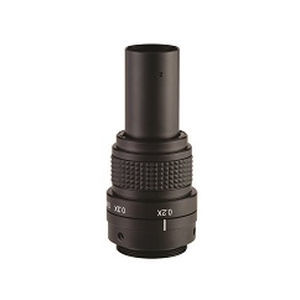

Obiettivo per telecamera macro TS-93001VS

zoomin miniaturacon design compatto

Panoramica prodotto

• Rapporto di zoom 3x; Ingrandimento ottico 0,133× a 0,4×
• Distanza di lavoro (WD): 200 mm (dal bordo dell'obiettivo all'oggetto: 195,2 mm ±5%)
• Attacco: C-Mount
• Formati sensore supportati: 1/2" , 1/3" , 1/4"
• Compatto: lunghezza 67,5 mm; dimensioni ridotte, peso leggero, elevata versatilità
• Convertitore frontale (opzionale) disponibile per aumentare l'ingrandimento (la WD si accorcia)
• Periferiche compatibili: telecamere, illuminazione, lenti ausiliarie, supporti

Specifiche dell'obiettivo
P/N: TS-93001VS
Gamma di ingrandimento: 0.133x - 0.4x
Rapporto di zoom: 3.0x
WD: 200mm (dal bordo dell'obiettivo all'oggetto: 195.2mm +/-5%)
Attacco: C-Mount
Formati sensore supportati: 1/2", 1/3", 1/4"
Ingrandimento ottico: 0.133x (min) - 0.4x (max)
Profondità di campo (mm): 16.9 (a 0.133x) / 1.9 (a 0.4x)
Risoluzione lato oggetto (TVL/mm): 8 TVL (a 0.133x) / 28 TVL (a 0.4x)
Peso: 55 g (circa)
Dimensioni esterne: Dia.32 x 67.5 +/-0.5 mm
Prezzo: Yen 80,000 (escl. tasse) / Yen 88,000 (incl. tasse)

Ingrandimento (esempi per uso monitor/display)
Nota di calcolo: Ingrandimento monitor = dimensione monitor (inch) × 25.4

Ingrandimento ottico 0.133× — 1/2" CCD/CMOS: Ingrandimento monitor 10.1×; Campo visivo 36.09 mm × 48.12 mm
Ingrandimento ottico 0.133× — 1/3" CCD/CMOS: Ingrandimento monitor 13.5×; Campo visivo 27.07 mm × 36.09 mm
Ingrandimento ottico 0.133× — 1/4" CCD/CMOS: Ingrandimento monitor 18.00×; Campo visivo 20.30 mm × 27.07 mm

Ingrandimento ottico 0.2× — 1/2" CCD/CMOS: Ingrandimento monitor 15.2×; Campo visivo 24.00 mm × 32.00 mm
Ingrandimento ottico 0.2× — 1/3" CCD/CMOS: Ingrandimento monitor 20.3×; Campo visivo 18.00 mm × 24.00 mm
Ingrandimento ottico 0.2× — 1/4" CCD/CMOS: Ingrandimento monitor 16.93×; Campo visivo 13.67 mm × 18.22 mm

Ingrandimento ottico 0.3× — 1/2" CCD/CMOS: Ingrandimento monitor 22.9×; Campo visivo 16.00 mm × 21.33 mm
Ingrandimento ottico 0.3× — 1/3" CCD/CMOS: Ingrandimento monitor 30.5×; Campo visivo 12.00 mm × 16.00 mm
Ingrandimento ottico 0.3× — 1/4" CCD/CMOS: Ingrandimento monitor 25.4×; Campo visivo 9.11 mm × 12.15 mm

Ingrandimento ottico 0.4× — 1/2" CCD/CMOS: Ingrandimento monitor 30.5×; Campo visivo 12.00 mm × 16.00 mm
Ingrandimento ottico 0.4× — 1/3" CCD/CMOS: Ingrandimento monitor 40.6×; Campo visivo 9.00 mm × 12.00 mm
Ingrandimento ottico 0.4× — 1/4" CCD/CMOS: Ingrandimento monitor 33.87×; Campo visivo 6.83 mm × 9.11 mm

Convertitore frontale (opzionale)
P/N: TS-FC1-2X — Ingrandimento 2x; WD 95 mm; Rapporto zoom 0.26 a 0.8x; Dimensioni Dia.19 x 7.5 mm; Attacco M25.4 P1/32 inch; Prezzo: Yen 10,000 (escl. tasse) / Yen 11,000 (incl. tasse)
P/N: TS-FC1-3X — Ingrandimento 3x; WD 55 mm; Rapporto zoom 0.40 a 1.2x; Dimensioni Dia.19 x 15.0 mm; Attacco M25.4 P1/32 inch; Prezzo: Yen 10,000 (escl. tasse) / Yen 11,000 (incl. tasse)
P/N: TS-FC1-4X — Ingrandimento 4x; WD 35 mm; Rapporto zoom 0.64 a 1.61x; Dimensioni Dia.19 x 15.0 mm; Attacco M25.4 P1/32 inch; Prezzo: Yen 10,000 (escl. tasse) / Yen 11,000 (incl. tasse)
P/N: TS-FC1-6X — Ingrandimento 6x; WD 23 mm; Rapporto zoom 0.81 a 2.43x; Dimensioni Dia.19 x 15.0 mm; Attacco M25.4 P1/32 inch; Prezzo: Yen 12,000 (escl. tasse) / Yen 13,200 (incl. tasse)

Estensori (opzionale)
P/N TS-EX-15: Extender 1.5x — Prezzo: Yen 11,000 (escl. tasse) / Yen 12,100 (incl. tasse)
P/N TS-EX-20: Extender 2.0x — Prezzo: Yen 12,000 (escl. tasse) / Yen 13,200 (incl. tasse)
P/N TS-EX-30: Extender 3.0x — Prezzo: Yen 20,000 (escl. tasse) / Yen 22,000 (incl. tasse) [nota: avviso di revisione prezzo sulla pagina]
P/N TS-EX-50: Extender 5.0x — Prezzo: Yen 27,000 (escl. tasse) / Yen 29,700 (incl. tasse)

Filtro protettivo (opzionale)
Prodotto n.: TS-PF-01 — Filtro protettivo M18 P0.5 — Rivestimento AR multistrato su entrambe le superfici — Montatura M18 P0.5 — Prezzo: Yen 9,800 (escl. tasse) / Yen 10,780 (incl. tasse)

Bariletto di illuminazione in-linea (opzionale)
Prodotto n.: TS-93001-CII — Bariletto di illuminazione in-linea per TS-93001VS — Riflette l'illuminazione (fibra, LED, tungsteno, ecc.) tramite mezzo specchio e la irraggia attraverso l'obiettivo; può essere usato come bariletto in-linea semplificato per TS-93001VS

Note
Gli ingrandimenti sopra indicati prendono come riferimento un monitor da 24 pollici. L'ingrandimento aumenta con monitor di dimensioni maggiori. Un sensore più piccolo produce un ingrandimento superiore.
