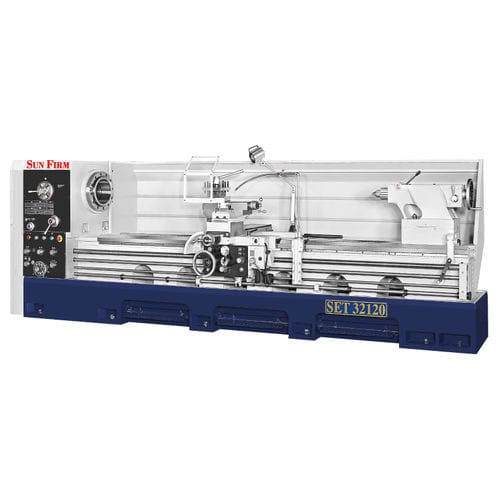

Tornio convenzionale SET series

orizzontalea base pianamultimandrino

Distanza tra i centri: 1500 mm ~ 7000 mm Larghezza del piano di lavoro: 460 mm Foro del mandrino: 105 mm ~ 230 mm Capacità Rotazione su slitta trasversale - 500 mm (20") - 600 mm (23") - 700 mm (27-1/2") Oscillazione nello spazio - 1000 mm (40") - 1100 mm (44") - 1200 mm (47") Larghezza della fessura - 225 mm (8-7/8") Distanza tra i centri - 1500 mm (60") - 2000 mm (80") - 3000 mm (120") - 4000 mm (160") - 5000 mm (200") - 6000 mm (240") - 7000 mm (275") Testata Alesaggio mandrino - 105 mm / * 153 mm, 230 mm (OPT) Conicità del centro - M.T. No. 5 / * M.T. No. 6 Numero di velocità del mandrino - 12 cambi Avanzamenti e taglio dei filetti Avanzamenti longitudinali - 0,05-0,7 mm/giro Avanzamenti trasversali - 0,025-0,35 mm/giro Filettature in pollici - 2-28 filetti/in, (D.P. 4-56) Filettature metriche - 0,8-14 mm / filetto, (M.P. 0,5-7) Vite di guida - Ø 45 mm (1-3/4") x 2 T.P.I. / * P 12 mm (OPT) Carrello Contropunta Diametro cannotto - 95 mm (3-3/4") / * 105 mm (4-1/8") Corsa del cannotto - 230 mm (9") Conicità del centro del cannotto - M.T. No.5 / * M.T. No.6 Basamento - Basamento della macchina in un unico pezzo, particolarmente adatto per lavorazioni pesanti Larghezza del basamento - 460 mm (18-1/8") Lunghezza del piano - 3050 mm (120") - 3550 mm (140") - 4550 mm (180") - 5550 mm (219") - 6550 mm (258") - 7550 mm (298") - 8550 mm (338") Accessori standard Piastra posteriore 1 / Pz Manicotto centrale 1 / Pc Centro (M.T.5#) 2 / Pz Chiave per il montante dell'utensile 1 / Pz Bullone di ancoraggio 1 / Set Cassetta degli attrezzi e utensili 1 / Set Pompa del refrigerante 1 / Set Luce di lavoro 1 / Pc Accessori opzionali mandrino a 3 griffe mandrino indipendente a 4 griffe mandrino a 4 griffe frontale Piastra frontale Attacco per tornitura conica Seguire il riposo Dispositivo di traslazione rapida longitudinale Riposo fisso CE
