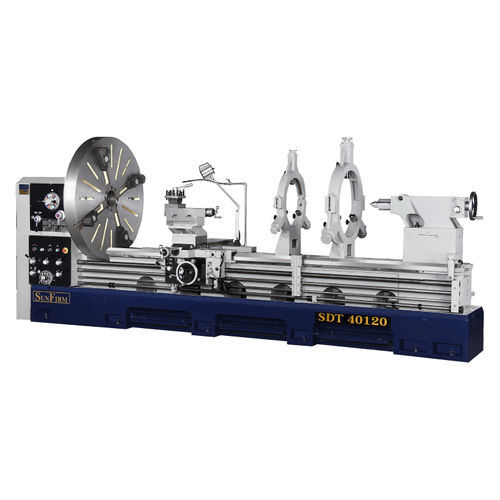

Tornio convenzionale SDT series

orizzontale2 assimultimandrino

Distanza tra i centri: 1500 mm ~ 7000 mm Larghezza del piano di lavoro: 510 mm Foro del mandrino: 105 mm ~ 230 mm Capacità Spostamento su slitta trasversale - 580 mm (22,8") - 680 mm (26,8") - 780 mm (30,7") - 880 mm (34,7") - 980 mm (38,6") Apertura della fessura - 1100 mm (43") - 1200 mm (47") - 1300 mm (51") - 1400 mm (55") - 1500 mm (59") Larghezza della fessura - 250 mm (10") Distanza tra i centri - 1500 mm (60") - 2000 mm (80") - 3000 mm (120") - 4000 mm (160") - 5000 mm (200") - 6000 mm (240") - 7000 mm (275") Testata Alesaggio mandrino - 105 mm / * 153 mm, 230 mm (OPT) Conicità del centro - M.T. No. 5 / * M.T. No. 6 Numero di velocità del mandrino - 12 variazioni Avanzamenti e taglio dei filetti Avanzamenti longitudinali - 0,05-0,7 mm/giro Avanzamenti trasversali - 0,025-0,35 mm/giro Filettature in pollici - 2-28 filetti/in, (D.P. 4-56) Filettature metriche - 0,8-14 mm / filetto, (M.P. 0,5-7) Vite di guida - Ø 45 mm (1-3/4") x 2 T.P.I. / * P 12 mm (OPT) Carrello Corsa della slitta trasversale - 585 mm (23") Corsa del poggiapiedi - 250 mm (10") Contropunta Diametro cannotto - 105 mm (4-1/8") / * 125 mm (4-7/8") Corsa del cannotto - 230 mm (9") Conicità del centro del cannotto - M.T. No.6 Basamento - Basamento della macchina in un unico pezzo, particolarmente adatto per lavorazioni pesanti Larghezza del basamento - 510 mm (20") Accessori standard Piastra posteriore 1 / Pz Manicotto centrale 1 / Pc Centro (M.T.6#) 2 / Pz Chiave per il montante dell'utensile 1 / Pz Bullone di ancoraggio 1 / Set Cassetta degli attrezzi e utensili 1 / Set Pompa del refrigerante 1 / Set Luce di lavoro 1 / Pc Accessori opzionali mandrino a 3 griffe mandrino indipendente a 4 griffe mandrino a 4 griffe frontale Piastra frontale Attacco per tornitura conica Seguire il riposo Dispositivo di traslazione rapida longitudinale Riposo fisso CE
