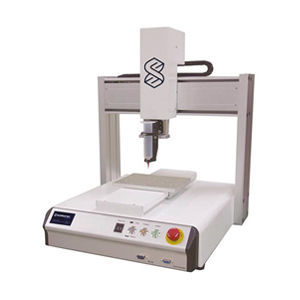

Robot di dosaggio

cartesianoa portale4 assi

Panoramica
I robot dosatori a 3 e 4 assi offrono dosaggio di precisione per liquidi e paste con aree di lavoro configurabili da 200×200 mm fino a 600×600 mm e corsa Z di 50 mm o 100 mm. Il quarto asse consente rotazione a 360° per percorsi di applicazione complessi. Opzioni di trasmissione: cinghia, vite senza fine o assi a vite (servomotore) in base a precisione e carico richiesti.

Caratteristiche generali

• Funzione di spurgo sul pannello di controllo e selezione di 100 programmi sul frontale
• Programmazione via telecomando per avviamenti rapidi e funzioni di insegnamento semplici
• Compatibile con valvole micro‑dispensing, serbatoi e pompe volumetriche
• Portata utile fino a 3 kg nei modelli da banco; opzione DUO con due piani indipendenti per maggiore produttività
• Opzionale torcia a plasma atmosferico per il pretrattamento delle superfici

Applicazioni e vantaggi
Le stazioni sono adatte per perline, archi, rivestimenti e punti da pochi μL fino a portate elevate (fino a 250 L/min). Progettate per integrazione in linee automatizzate, garantiscono depositi ripetibili, riduzione degli sprechi e facile integrazione in postazioni di assemblaggio o collaudo.

Dispensing station - 3 axis

• Superficie di lavoro: 300–500 mm
• Assi: 3 (X, Y, Z)
• Corsa asse Z: 100 mm
• Portata utile: 3 kg
• Robot da banco con funzione spurgo e 100 programmi
• Programmazione robot via telecomando (semplice)

Dispensing station - 3 axis - 200F

• Superficie di lavoro: 200 × 200 mm
• Assi: 3 (X, Y, Z)
• Corsa asse Z: 50 mm
• Portata utile: 3 kg
• Funzione spurgo, 100 programmi, programmazione semplice via telecomando

Dispensing station DUO - 3 axis

• Due piani indipendenti per maggiori ritmi di produzione
• Progettata per applicazioni di dosaggio in parallelo
• Funzione spurgo e 100 programmi sul frontale
• Programmazione semplice via telecomando

Hybrid • 3 axes

• Assi a vite azionati da servomotore per maggiore precisione e capacità
• Area di lavoro: 200–500 mm (X e Y)
• Corsa asse Z: 50 mm
• Assi mobili sopra l'area di lavoro; adatto per linee di produzione

Gantry • 3 axis

• Gantry cartesiano con assi a vite azionati da servomotore
• Area di lavoro: 300–600 mm
• Assi mobili sopra l'area operativa
• Opzionale piastra di base e altezza trave configurabile per assemblaggi più grandi

Dispensing station - 4 axis

• Assi: 4 (X, Y, Z, W)
• Superfici di lavoro: 300–500 mm (variabile a seconda del modello)
• Corsa asse Z: 100 mm
• Portata utile: 3 kg
• Rotazione sul 4° asse: 360°
• Funzione spurgo, 100 programmi sul frontale, programmazione via telecomando

Specifiche tecniche

• Configurazioni disponibili: 3 assi e 4 assi
• Intervalli di area di lavoro: 200×200 mm, 300–500 mm, fino a 600×600 mm (gantry)
• Corse Z: 50 mm (200F, Hybrid) e 100 mm (3/4 assi standard)
• Rotazione 4° asse: 360° (modelli 4 assi)
• Portata utile: fino a 3 kg (da banco)
• Opzioni di azionamento: cinghia, vite senza fine o assi a vite; servomotore per assi a vite
• Controllo: funzione spurgo e selezione di 100 programmi; programmazione via telecomando
• DUO: due piani indipendenti per aumentare la produttività
• Integrazione: compatibile con valvole micro‑dispensing, pompe volumetriche e serbatoi
• Processo: perline, archi, rivestimenti e punti da scala μL fino a 250 L/min
• Opzionale: torcia plasma atmosferico per il pretrattamento delle superfici
